آلة الطحن الأسطواني العالمي CNC

A ماكينة الطحن الأسطوانية العالمية CNC عبارة عن طاحونة مصممة لإجراء طحن خارجي (OD)، وطحن داخلي (ID)، وغالبًا ما تكون طحنًا مستدقًا ووجهًا على سرير آلة واحد، دون نقل الجزء إلى إعداد مختلف. تأتي التسمية "العالمية" من رأس العجلة الدوارة ورأس العمل، مما يسمح لآلة واحدة بتغطية مجموعة من الأشكال الهندسية التي قد تتطلب مطاحنتين أو ثلاث مطاحن مخصصة منفصلة. تشرح هذه المقالة ما الذي يجعل المطحنة عالمية، وكيف تقوم بالتبديل بين عمل OD وID، حيث توفر أكبر قيمة، وكيفية تحديد الطراز المناسب لمتجرك.

ما الذي يجعل آلة الطحن الأسطوانية CNC عالمية؟

ليست كل طاحونة أسطوانية عالمية. تم تصميم مطحنة OD القياسية حول رأس عجلة ثابت مخصص للطحن الخارجي، بينما يضيف الطراز العالمي المرونة الميكانيكية للتعامل مع مهام الطحن المتعددة على نفس الإطار. وفقًا للنظرة الفنية العامة التي تقدمها UNITED GRINDING للطحن الأسطواني، فإن آلة الطحن الأسطوانية العالمية أكثر تنوعًا من المطحنة الأسطوانية التقليدية لأنها تتميز برؤوس عجلات متعددة قابلة للتعديل، مما يوفر مرونة أكبر مقارنة بتصميمات رؤوس العجلات الثابتة.

من الناحية العملية، فإن الميزات التي تفصل بين الآلة العالمية والآلة القياسية تشمل ما يلي.

• رأس عجلة دوارة. يدور رأس العجلة من خلال نطاق زاوية قابل للبرمجة، مما يسمح بالطحن الغاطس المستقيم، والطحن المستدق، وطحن الوجه الزاوي دون إعادة الأدوات.
• مواقف المغزل متعددة. تحمل العديد من رؤوس العجلات العامة عجلتين أو أكثر من عجلات OD بالإضافة إلى عمود دوران معرف منفصل، بحيث يمكن لوحدة التحكم الفهرسة بينهما تلقائيًا خلال دورة واحدة.
• قطب رأس العمل. يمكن أن يدور غراب الرأس لدعم العمل المستدق الضحل، مما يوسع نطاق الأجزاء الهندسية التي يمكن للآلة إنجازها.
• مرفق طحن داخلي. إن عمود الدوران ID القابل للسحب أو المثبت على المحور B يجلب عملية طحن التجويف إلى نفس الإعداد مثل طحن OD.
• محاور منسقة باستخدام الحاسب الآلي. تقوم وحدة التحكم بتسلسل دوران رأس العجلة واختيار المغزل وحركة الطاولة تلقائيًا، لتحل محل ما كان بمثابة إعادة التكوين اليدوي بين العمليات.

هذا المزيج هو ما يسمح لشخص واحد ماكينة الطحن الأسطوانية العالمية CNC لاستبدال ما يمكن أن يكون خلية صغيرة من المطاحن OD، وID، والمطاحن المستدقة المخصصة، وهي مفيدة بشكل خاص للمحلات التجارية التي تنتج أعمدة معقدة، أو أجسام الصمامات، أو أجزاء المغزل بأحجام معتدلة.

كيف تقوم المطحنة العامة بالتبديل بين طحن OD وطحن ID

تعتمد آلية التبديل بين الطحن الخارجي والداخلي على تصميم رأس العجلة، لكن معظم المطاحن العامة CNC الحديثة تعتمد على أحد الأساليب الموضحة أدناه.

وفقًا لشرح UNITED GRINDING لعمليات ID/OD المدمجة، يمكن إكمال الطحن الداخلي والخارجي في نفس الإعداد طالما أن الماكينة مجهزة بشكل صحيح، مع بعض التكوينات التي تحتوي على ما يصل إلى أربع عجلات في مجموعات مختلفة من مغزل OD وID للأجزاء المعقدة. تعتبر فائدة هذا النهج مباشرة: حيث يؤدي التخلص من الحاجة إلى نقل جزء بين الآلات إلى تقليل التعامل، مما يؤدي بدوره إلى تحسين الاستدارة والتركيز بين التجويف والقطر الخارجي، حيث يتم الرجوع إلى كلتا الميزتين من نفس إعداد الرمي أو التوسيط.

ما هي الفوائد الرئيسية للطحن العالمي باستخدام الحاسب الآلي

تعود أهمية الآلة العالمية إلى المرونة والدقة وكفاءة المساحة الأرضية بدلاً من سرعة الدورة الأولية في عملية واحدة. المزايا الرئيسية تشمل ما يلي.

1. إعدادات أقل لكل جزء. يؤدي طحن OD وID ووجوه الكتف في رمي واحد إلى إزالة خطأ المحاذاة الذي يأتي من إعادة تثبيت جزء على جهاز آخر.
2. تركيز أفضل. نظرًا لأن التجويف والقطر الخارجي أرضيان بالنسبة لنفس المرجع، فمن الأسهل التحكم في الجريان بين الميزات.
3. متطلبات مساحة الطابق السفلي. يمكن لآلة عالمية واحدة استيعاب العمل الذي قد يحتاج إلى مطاحن OD وID منفصلة، ​​وهو أمر مهم في المتاجر ذات المساحة المحدودة.
4. المرونة في الإنتاج المختلط. تستفيد محلات العمل التي تنتج أجزاء متنوعة بكميات صغيرة ومتوسطة الحجم من آلة يمكن إعادة برمجتها لهندسة جديدة دون تغيير الأجهزة.
5. انخفاض العمل في العملية. لا يتم وضع الأجزاء في قائمة الانتظار بين محطتي طحن منفصلتين، مما يؤدي إلى تقصير وقت التسليم الإجمالي.

وتتمثل المقايضة في أن الآلات العامة أكثر تعقيدًا بشكل عام وتمثل استثمارًا أوليًا أعلى من مطحنة OD أو ID ذات الغرض الواحد. بالنسبة لإنتاج كميات كبيرة من شكل هندسي واحد، غالبًا ما تظل الآلة المخصصة هي الخيار الأكثر كفاءة على أساس كل قطعة.

متى يجب عليك استخدام المطحنة الأسطوانية العالمية CNC؟

تكتسب الآلة العالمية مكانها في ورشة العمل في ظل ظروف إنتاج محددة بدلاً من أن تكون خيارًا افتراضيًا لكل مهمة طحن. يوضح الجدول أدناه متى يكون ذلك مناسبًا بشكل أفضل مقارنةً بمطحنة مخصصة ذات غرض واحد.

تشمل الأجزاء النموذجية المناسبة للطحن الشامل بكرات الصمامات، وأعمدة المضخة ذات التجاويف الداخلية، وأغطية المغزل، ومكونات الأسطوانة الهيدروليكية، وفراغات التروس التي تجمع بين القطر الخارجي والتجويف الدقيق. تشمل الصناعات التي تشير إلى الاستخدام المكثف لطحن ID/OD المدمج توجيه السيارات ومكونات الشاحن التوربيني، وصمامات التحكم الهيدروليكية الفضائية، وتطبيقات تصنيع الآلات مثل المغازل وأجسام المضخات، وفقًا لقائمة تطبيقات الصناعة الخاصة بـ UNITED GRINDING.

كيفية اختيار آلة الطحن الأسطوانية العالمية المناسبة باستخدام الحاسب الآلي

يجب أن يكون اختيار المطحنة العامة مدفوعًا بمزيج الأجزاء الذي تتوقع تشغيله طوال فترة خدمة الماكينة، وليس فقط الجزء الذي أمامك اليوم. النظر في العوامل التالية.

• التأرجح والمسافة المركزية. تأكد من الحد الأقصى لقطر وطول قطعة العمل التي يمكن للآلة دعمها، مع هامش نمو الجزء في المستقبل.
• تكوين رأس العجلة. قرر عدد مواضع العجلة المتزامنة التي تحتاجها؛ يناسب تكوين المغزل ذو العجلتين OD بالإضافة إلى ID الأجزاء الأكثر تعقيدًا من الرأس الدوار الفردي.
• نطاق ودقة المحور B. يدعم نطاق الدوران الأوسع ودقة الفهرسة الدقيقة مجموعة واسعة من الأعمال المستدقة والزاوية.
• سرعة المغزل طحن الداخلية. غالبًا ما يتطلب طحن التجويف بأقطار صغيرة مغازل معرف عالية التردد؛ تحقق من نطاق السرعة المتاح مقابل أصغر تجويف لديك.
• مرونة العمل. تحقق من تطابق خيارات ظرف الظرف والكوليت وبين المراكز مع نطاق الجزء الخاص بك، نظرًا لأن المطاحن العامة غالبًا ما تقوم بتشغيل مجموعة متنوعة من التركيبات أكثر من الآلات المخصصة.
• برامج التحكم ودعم البرمجة. ابحث عن برمجة دورة بديهية لتسلسلات OD/ID/تفتق مدمجة، حيث أن هذا هو المكان الذي تكتسب فيه الأجهزة العامة أو تفقد ميزة وقتها على الإعدادات المنفصلة.
• التوافق الآلي. إذا كانت وحدات التخزين تبرر ذلك، فتأكد من أن الماكينة تدعم التحميل الآلي أو التشغيل الآلي لجسر الرافعة للتشغيل غير المراقب.

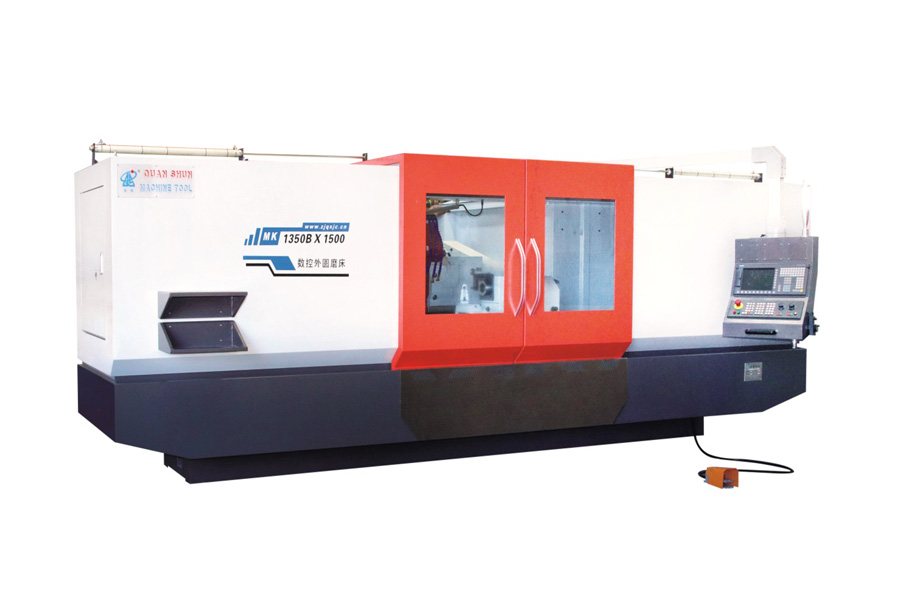

تقوم شركتنا بتصنيع آلات طحن أسطوانية عالمية باستخدام الحاسب الآلي من منشأة تبلغ مساحتها 35000 مترًا مربعًا ومساحة بناء تبلغ 32000 مترًا مربعًا، تجمع بين قاعدة إنتاج الأدوات الآلية المخصصة وقاعدة إنتاج الأجزاء الهيدروليكية. تشمل مجموعة منتجاتنا آلات الطحن الأسطوانية العادية وآلات CNC، وآلات الطحن الأسطوانية ذات الوجه النهائي CNC، وآلات التحميل والتفريغ الأوتوماتيكية CNC وآلات الطحن الأسطوانية ذات الوجه النهائي، وآلات الطحن المركبة، وآلات الطحن الأسطوانية العادية وCNC عالية الدقة. عندما لا يتناسب التكوين القياسي مع هندسة الأجزاء الخاصة بالعميل، يقوم فريقنا الهندسي أيضًا بتصميم آلات طحن خاصة غير قياسية وتوفير التكنولوجيا الداعمة والبرامج والتدريب وتكامل الأتمتة.

حصلت شركتنا على شهادة نظام الجودة ISO9001-2015 وشهادة السلامة CE، وقد تم الاعتراف بها كمؤسسة وطنية للتكنولوجيا الفائقة. في عام 2021، تم تصنيفنا كمؤسسة صغيرة ومتوسطة الحجم متخصصة وجديدة في مقاطعة Zhejiang. بفضل مؤهلات التصدير الذاتي، تصل منتجاتنا حاليًا إلى أكثر من 20 دولة بما في ذلك الولايات المتحدة وألمانيا واليابان والأسواق في جميع أنحاء جنوب شرق آسيا، بناءً على التزام طويل الأمد بالجودة أولاً، والسمعة أولاً، والخدمة أولاً.
