آلة طحن العمود المرفقي

طحن العمود المرفقي صعب لأن دبابيس الكرنك لا تدور حول الخط المركزي الرئيسي للعمود المرفقي، بل تدور حوله في مسار غريب الأطوار يتغير باستمرار، مما يعني أن عجلة الطحن يجب أن تتبع هدفًا متحركًا بدلاً من سطح دائري ثابت. تعمل آلة طحن العمود المرفقي CNC على حل هذه المشكلة من خلال التحكم المتزامن في المحور الذي يعيد حساب موضع العجلة آلاف المرات في كل دورة، مع إدارة مخاطر الانحراف الناتجة عن عمود طويل وثقيل وغير متساوٍ. تشرح الأقسام أدناه سبب تطلب هذه العملية بشكل فريد، وكيفية تتبع الماكينة لسجلات المسامير اللامركزية، وأنواع العمود المرفقي التي تحتاج إلى معدات مخصصة، وكيفية اختيار الماكينة المناسبة.

لماذا يعتبر طحن العمود المرفقي صعبا للغاية

على عكس العمود البسيط، يحتوي العمود المرفقي على العديد من المجلات الدبوسية التي تتم إزاحتها من محور الدوران الرئيسي بمسافة لا مركزية ثابتة، واحدة لكل أسطوانة يخدمها المحرك أو الضاغط. عندما يدور العمود المرفقي حول خط الوسط الرئيسي أثناء الطحن، تتبع كل مجلة دبوس مدارًا دائريًا حول خط الوسط هذا بدلاً من البقاء ثابتًا. تشير براءة اختراع تصف طرق طحن دبوس الكرنك إلى أن جزء الطحن من العجلة يتحرك فعليًا في مدار بيضاوي الشكل بالنسبة إلى الدبوس خلال دورة واحدة من العمود المرفقي، مما يعني أن ظروف الطحن مثل حمل العجلة وسرعة الاتصال تتغير بشكل مستمر طوال الدورة.

وهذا يخلق العديد من التحديات المركبة التي لا توجد في الطحن الأسطواني القياسي.

• تغيير هندسة الاتصال باستمرار. يجب أن تتحرك العجلة بشكل قطري بالتنسيق مع زاوية دوران العمود المرفقي لمواصلة تتبع سطح الدبوس المداري، بدلاً من الحفاظ على موضع ثابت.
• مقاومة الطحن المتغيرة. أظهرت الأبحاث التي أجريت على ميكانيكا طحن العمود المرفقي أن مقاومة الطحن تعمل في نفس اتجاه حركة الدبوس عند بعض نقاط الدوران وفي الاتجاه المعاكس عند نقاط أخرى، مما يخلق تقلبات في الحمل يمكن أن تؤثر على الدقة إذا لم يتم تعويضها.
• أعمدة طويلة ونحيلة ومحملة بشكل غير متساو. غالبًا ما تكون أعمدة الكرنك طويلة بالنسبة لقطرها وتحمل توزيعًا غير متساوٍ للكتلة من الأثقال الموازنة، مما يجعلها عرضة للانحراف تحت قوة الطحن ووزنها.
• أسطح حرجة متعددة على جزء واحد. يجب أن يتم تأريض المجلات الرئيسية، والمجلات الدبوسية، وأحيانًا وجوه الدفع بدقة بالنسبة لبعضها البعض في نفس الجزء.
• نتيجة عالية للخطأ. يمكن أن يتسبب العمود المرفقي الذي لا يتحمله في حدوث اهتزاز أو تآكل المحمل أو فشل المحرك، وبالتالي فإن هامش الخطأ المقبول صغير للغاية بالنسبة لحجم وكتلة الجزء.

هذه العوامل هي السبب في أن طحن العمود المرفقي يتطلب آلات مصممة خصيصًا لهذا الغرض بدلاً من طاحونة أسطوانية قياسية مكيفة للمهمة.

كيف تقوم آلات طحن العمود المرفقي باستخدام الحاسب الآلي بتلميع مجلات الدبوس غريب الأطوار

لطحن مجلة دبوس تدور حول خط الوسط الرئيسي، تقوم طاحونة العمود المرفقي CNC بتنسيق محورين في الوقت الفعلي: المحور C الذي يدور العمود المرفقي والمحور X الذي يحرك عربة عجلة الطحن بشكل قطري للداخل والخارج. يصف بحث أكاديمي حول طحن مجلة عمود العمود المرفقي، المنشور في مجلة Sensors الخاضعة لمراجعة النظراء، هذا بأنه طحن متأرجح، حيث يتم تشغيل العمود المرفقي بواسطة المحور C حول مركز المجلة الرئيسية بينما تدور دفاتر المسمار حول نفس المركز، وتقوم عجلة الطحن بحركة مطاردة ترددية على طول المحور السيني لتتبع الدبوس.

وفقًا لنفس البحث، فإن دقة تحديد المواقع العملية لكل من المحور C والمحور X يجب أن تتطابق بشكل وثيق مع معادلات التحكم في الحركة النظرية لكي تكون النتيجة ملف تعريف سجل دبوس دائري حقيقي، نظرًا لأن أي انحراف بين موضع المحور المسيطر والفعلي يؤدي إلى خطأ كفاف مباشرة في سطح الأرض. هذا هو السبب في أن مطاحن العمود المرفقي تعتمد على أجهزة التشفير عالية الدقة والتحكم المؤازر المضبوط بإحكام بدلاً من أنظمة تحديد المواقع الأبسط الموجودة في مطاحن OD القياسية.

ما هي أنواع أعمدة الكرنك التي تتطلب آلات طحن متخصصة؟

لا تواجه جميع أعمدة الكرنك نفس تحدي الطحن، وتختلف مواصفات الماكينة بشكل كبير بناءً على حجم العمود المرفقي ووزنه وتكوينه. يوضح الجدول أدناه الفئات الشائعة واعتبارات الطحن الخاصة بها.

تمثل أعمدة الكرنك الثقيلة مشكلة هندسية معينة. توضح براءة اختراع آلة الطحن التي تتناول طحن المسامير على أعمدة مرفقية ثقيلة أن الانحراف يصبح مشكلة مهمة بمجرد أن يتجاوز العمود المرفقي طولًا ووزنًا معينين، ويصف ترتيب التنفيس الذي يطبق قوة معاكسة ثابتة على العمود المرفقي أثناء الطحن خصيصًا لإدارة هذا الانحراف دون ربط أجزاء إضافية بالعمود نفسه. يوضح هذا السبب وراء تصميم طواحين العمود المرفقي للخدمة الشاقة بأنظمة دعم وتخفيف مخصصة لا تحتاج إليها الماكينات ذات الحجم الخاص بالسيارات عادةً.

كيف يمكنك تجنب الانحراف وضمان الدقة في طحن العمود المرفقي

يعد الانحراف أحد أكثر مصادر الخطأ شيوعًا في طحن العمود المرفقي، حيث يتم دعم العمود فقط عند أطرافه أو عند مساند متوسطة ثابتة أثناء تطبيق قوة الطحن بعيدًا عن المركز. تتناول الممارسات وميزات الجهاز التالية هذا الأمر مباشرةً.

1. مساند ثابتة ودعم للتابع. تعمل المساند الثابتة القابلة للتعديل الموضوعة بالقرب من الدبوس الموجود على الأرض على تقليل الامتداد غير المدعوم للعمود المرفقي وتحد من الانحراف تحت قوة القطع.
2. أنظمة الموازنة أو الإغاثة. في أعمدة الكرنك الثقيلة، تطبق ترتيبات التنفيس الميكانيكية قوة معاكسة لتعويض وزن العمود، مما يمنع الترهل الذي قد يؤدي إلى تشويه مجلة الأرض.
3. تسلسل الطحن الأمثل. يمكن أن يؤدي طحن المجلات بترتيب مخطط، بدلاً من التتابع أسفل العمود، إلى موازنة القوى وتقليل الانحراف التراكمي عند إزالة المادة.
4. معدلات التغذية التي تسيطر عليها. تعمل التمريرات الأخف والأكثر تكرارًا بالقرب من الحجم النهائي على تقليل قوة الطحن القصوى مقارنةً بقطع ثقيل واحد، مما يقلل الانحراف اللحظي.
5. سرير آلة جامدة وغراب الرأس. يقاوم هيكل الماكينة الثقيلة والمبللة جيدًا انحرافها تحت الحمل، والذي يتفاقم مع أي انحراف في العمود إذا لم تكن الماكينة نفسها صلبة بدرجة كافية.
6. دقة الحركة في الوقت الحقيقي. نظرًا لأن طحن مجلة الدبوس يعتمد على التنسيق الدقيق للمحور C والمحور X، فإن ضبط المؤازرة ودقة التشفير يؤثران بشكل مباشر على ما إذا كان مسار الأداة المطلوبة يتطابق مع ملف تعريف الأرض الفعلي.
7. التحكم الحراري. يحد تدفق سائل التبريد والظروف المحيطة المتسقة من التمدد الحراري لجسم العمود المرفقي الطويل، والذي قد يؤدي بخلاف ذلك إلى تغيير موضع المجلة في منتصف الدورة.

نادراً ما تكون معالجة الانحراف حلاً واحدًا. ويتطلب ذلك عادةً المزيج الصحيح من صلابة الماكينة، ودعم ثبات العمل، وتسلسل الطحن المناسب لطول العمود المرفقي المحدد وتوزيع الكتلة.

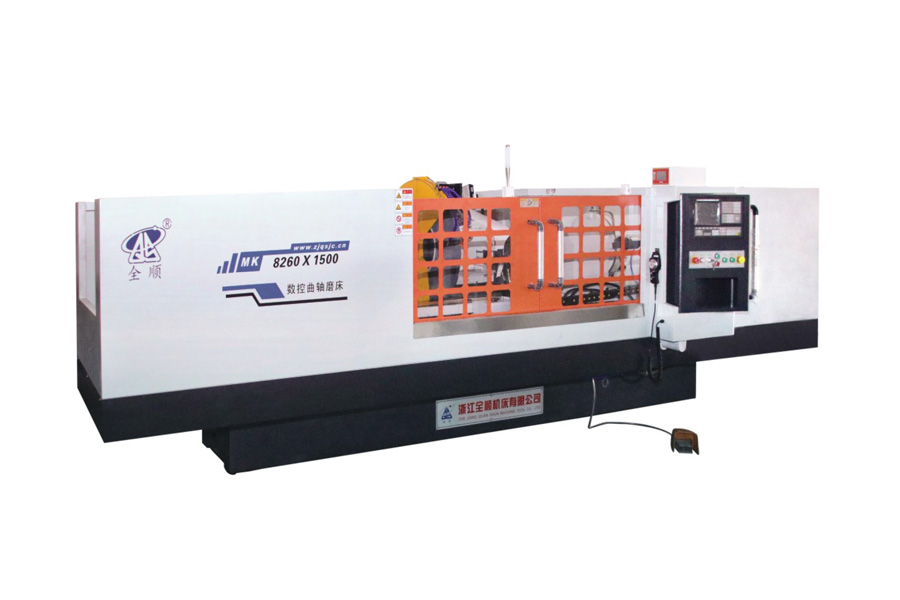

كيفية اختيار آلة طحن العمود المرفقي CNC المناسبة

اختيار أ آلة طحن العمود المرفقي يجب أن يعتمد على الحجم والوزن والتسامح لأعمدة الكرنك التي تتوقع إنتاجها، وليس فقط الجزء الأكبر في دفتر الطلبات الحالي الخاص بك. النظر في العوامل التالية.

• الحد الأقصى لطول العمود المرفقي والتأرجح. تأكد من أن طول قاعدة الماكينة وقطر التأرجح يغطيان أكبر عمود مرفقي متوقع لديك مع هامش نمو الأجزاء في المستقبل.
• عدد الدبوس والمجلات الرئيسية المدعومة. تحقق من قدرة التحكم في المحور C والمحور X على إدارة عدد مجلة العمود المرفقي وتكوين الشوط دون زيادة وقت الدورة.
• ميزات إدارة الانحراف. بالنسبة للأعمدة المرفقية الأطول أو الأثقل، تحقق مما إذا كانت الماكينة تشتمل على مساند ثابتة، أو أنظمة تنفيس، أو أي دعم آخر مصمم لمواجهة الترهل أثناء الطحن.
• دقة المؤازرة والتشفير. يعمل التحكم في الحركة عالي الدقة بشكل مباشر على تحسين استدارة مجلة الدبوس، نظرًا لأن تحديد موضع المحور يجب أن يتتبع معادلة المدار النظرية عن كثب.
• نظام العجلة والخلع. تأكد من أن حجم العجلة ونوعها ودورة التضميد الأوتوماتيكية تناسب أقطار المجلة والتشطيب السطحي الذي تتطلبه أعمدة الكرنك لديك.
• حجم الإنتاج واحتياجات التحول. تستفيد المتاجر ذات الحجم الكبير والكميات المنخفضة من برمجة CNC المرنة لتكوينات الأشواط المختلفة، بينما قد تفضل خطوط الإنتاج المخصصة الدورات الثابتة المحسنة.
• دعم الشركة المصنعة والتدريب. تعتبر طواحين العمود المرفقي آلات معقدة، لذا فإن الوصول المستمر إلى قطع الغيار ودعم المعايرة وتدريب المشغلين له أهمية كبيرة طوال فترة خدمة المعدات.
