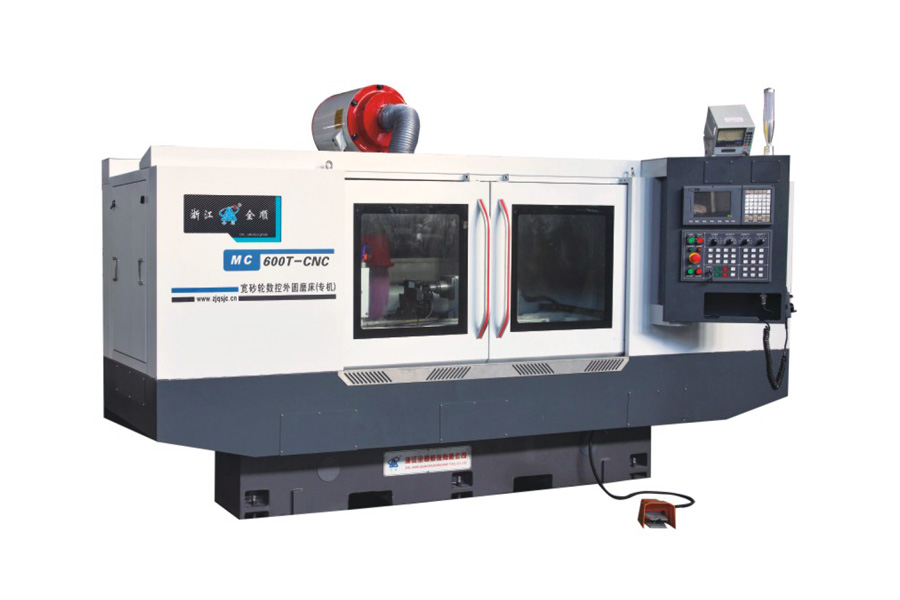

آلة طحن أسطوانية CNC بقرص طحن عريض

القرص العريض = إنتاجية أعلى — يغطي قرص الطحن بمقاس 500 ملم × 203 ملم × 200 ملم مساحة أكبر من السطح في كل مرور، مما يقلل بشكل كبير من وقت الطحن للأعمدة الطويلة مقارنةً بالأقراص ذات العرض القياسي — وهو توفير مباشر في التكاليف عند تنفيذ دفعات إنتاج عالية الحجم.

التحكم الكامل بالمحركات المؤازرة CNC — يتم تشغيل محور Z (الطاولة) ومحور X (حامل القرص) بواسطة محركات مؤازرة AC بقدرة 5.9 كيلوواط ودقة 0.001 ملم، مما يضمن دقة ميكرونية متكررة ومستمرة لكل قطعة ضمن الدفعة الواحدة.

محرك قوي لحامل القرص — يدفع محرك تحويل التردد بقدرة 15 كيلوواط القرص بسرعة خطية تبلغ 45 م/ثانية، مما يوفر إزالة مواد مستقرة وقوية حتى على القطع المصنوعة من الفولاذ المقوى.

قدرة عالية التحمل — تتعامل مع قطع بقطر يتراوح بين 8 ملم و320 ملم وبوزن يصل إلى 150 كجم، مما يغطي نطاقًا واسعًا من أحجام القطع ضمن استثمار واحد في الآلة.

محاذاة مرنة للطاولة — يمكن للطاولة أن تدور بزاوية 7° في اتجاه عقارب الساعة و3° عكس اتجاه عقارب الساعة، مما يتيح طحنًا دقيقًا للتدرج وتصحيح المحاذاة للأشكال المعقدة للأعمدة.

مخرطة هيدروليكية ثنائية العمل — تتميز بمخرطة بدرجة تأثير 5# مع حركة كمّية تبلغ 50 ملم وتحكم هيدروليكي ثنائي العمل، مما يضمن تثبيتًا آمنًا ومتكررًا للقطعة وتغييرًا أسرع للقطع.

رأس ثابت غير دوار — يوفر رأس ثابت مزود بمحرك مغزل مؤازر AC بقدرة 3.1 كيلوواط ودرجة تأثير مركزية 5# استقرارًا دورانيًا مستمرًا للعمل الدقيق والصعب.

بصفتنا شركة متخصصة في تصنيع معدات الطحن CNC، تجمع شركة تشجيانغ تشيوانشون لأدوات الآلات المحدودة بين تصميم صلب لقاعدة الآلة، والتحكم الكامل بالمحور CNC المؤازر، وتكوينات خاصة بالتطبيقات (قرص عريض، مخرطة هيدروليكية، طاولة قابلة للدوران)، مما يساعد العملاء على تحقيق زمن دورة أقل لكل قطعة ودقة ميكرونية ثابتة في بيئات الإنتاج. كما ندعم المواصفات المخصصة لقطر الطحن، ومسافة المركز، وحجم القرص بناءً على متطلبات قطعة العمل، بالإضافة إلى الاستشارات التقنية، وإرشادات التركيب، وخدمات ما بعد البيع.

ما هو الحد الأقصى لحجم قطعة العمل التي يمكن لهذه الآلة طحنها؟

تقوم الآلة بطحن قطع بقطر يتراوح بين 8 ملم و320 ملم، مع مسافة مركزية تبلغ 600 ملم وأقصى وزن للقطعة يبلغ 150 كجم.

ما الذي يميز آلة «القرص العريض» عن آلة الطحن الأسطواني القياسية؟

يغطي قرص الطحن العريض (بعرض 500 ملم في هذا الطراز) مساحة تلامس أكبر في كل مرور، مما يقلل عدد المرات اللازمة للطحن على الأعمدة الطويلة ويحسن الكفاءة الكلية للطحن في الإنتاج عالي الحجم.

ما هي دقة تموضع المحاور CNC؟

يحقق كلٌ من محور Z (الطاولة) ومحور X (حامل القرص) دقة تبلغ 0.001 ملم، بفضل محركات مؤازرة AC بقدرة 5.9 كيلوواط، مما يضمن دقة ثابتة ومتكررة.

هل يمكن للآلة طحن الأعمدة المخروطية؟

نعم. يمكن للطاولة أن تدور بزاوية 7° في اتجاه عقارب الساعة و3° عكس اتجاه عقارب الساعة، مما يسمح بتنفيذ طحن المخروطيات وإجراء تعديلات دقيقة على المحاذاة.

هل المخرطة مناسبة للإنتاج عالي الحجم؟

نعم. تستخدم المخرطة نظام دفع هيدروليكي ثنائي العمل مع حركة كمّية تبلغ 50 ملم، مما يتيح تثبيتًا سريعًا وآمنًا وتغييرًا سريعًا للقطع.

هل يمكن تخصيص المواصفات؟

نعم. تقدم شركة تشجيانغ تشيوانشون لأدوات الآلات إمكانية تخصيص نطاق قطر الطحن، ومسافة المركز، وأبعاد القرص، وتكوين المحرك، بناءً على المتطلبات الخاصة لكل قطعة عمل وإنتاج.
