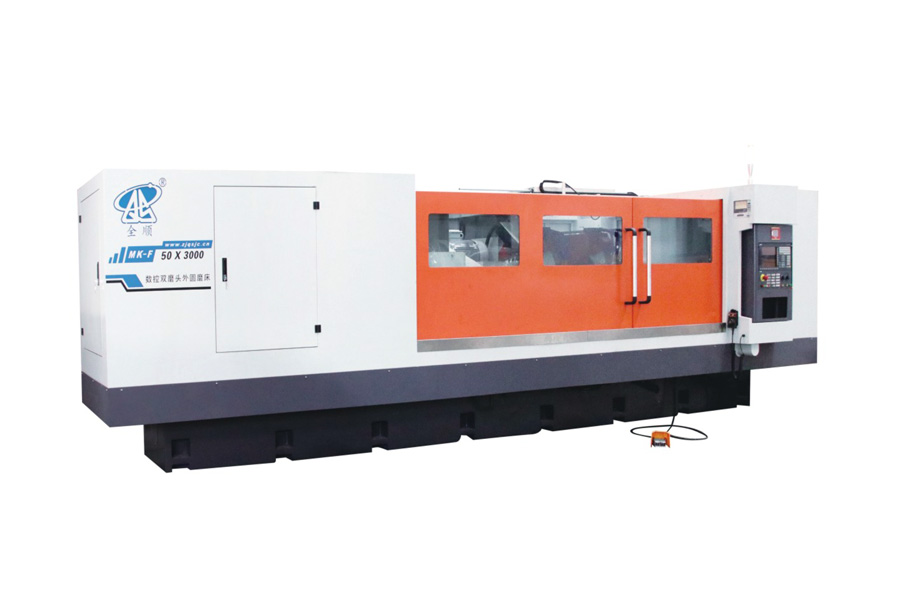

آلة طحن أسطوانية برأس طحن مزدوج CNC

آلة طحن أسطوانية برأس طحن مزدوج CNC

  • آلة طحن أسطوانية برأس طحن مزدوج CNC
البيانات الأساسية البيانات الفنية
احصل على عرض أسعار
البيانات الأساسية

نظرة عامة على المنتج

تم تصميم آلة الطحن الأسطواني CNC ذات الرأس المزدوج (الموديل MK-F50) من شركة تشجيانغ تشيوانشون لأدوات الآلات المحدودة لتطبيقات الطحن الدقيق عالية السعة للأعمدة الطويلة. وبفضل احتوائها على قرصين مستقلين للطحن على نفس حامل القرص، تتيح هذه الآلة معالجة أقطار مختلفة أو أشكال مخروطية أو مراحل طحن متعددة دون الحاجة إلى إعادة وضع القطعة، مما يقلل الوقت غير المنتج عند معالجة الأعمدة المعقدة متعددة المراحل. وتتوفر بـأربعة إعدادات لمسافة المركز (بطول طحن 1000 ملم / 1500 ملم / 2000 ملم / 3000 ملم)، وتستوعب قطعًا يصل قطرها إلى Φ500 ملم ووزنها حتى 1000 كجم، مما يجعلها مثالية لإنتاج الأعمدة والأسطوانات والمغازل الثقيلة التي تتطلب كفاءة عالية ودقة بمستوى الميكرون.

المزايا الرئيسية للمشترين الصناعيين

تكوين مزدوج لقرصي الطحن — يتم تركيب قرصين (A: Φ750x100x305، B: Φ750x75x305) على نفس حامل القرص، مما يسمح بإكمال عمليات طحن مختلفة في إعداد واحد دون الحاجة إلى تغيير الأقراص — ما يقلل زمن الدورة عند معالجة الأعمدة متعددة الأقطار.

سعة الأعمدة الطويلة — تتوفر بأربع إعدادات لطول الطحن (1000/1500/2000/3000 ملم) مع مسافات مركز تصل إلى 3100 ملم، لتغطي كل شيء بدءًا من المغازل القصيرة وحتى الأسطوانات الطويلة ضمن سلسلة واحدة من الآلات.

تصنيف الحمولة الثقيلة — تدعم قطعًا يصل قطرها إلى Φ500 ملم ووزنها حتى 1000 كجم، مع قطر دوران يبلغ 540 ملم، مما يجعلها مناسبة للأعمدة والأسطوانات الصناعية الكبيرة.

تحكم سيرفو عالي الدقة — يحقق طاولة العمل دقة قيادة تبلغ 0.001 ملم، بينما يصل جهاز التغذية العرضية إلى دقة 0.0001 ملم بعزم محرك سيرفو AC يبلغ 22 نيوتن متر، مما يضمن تموضعًا مستقرًا ومتكررًا بمستوى الميكرون.

حامل القرص القوي والمستقر — يدفع محرك المغزل بقوة 15 كيلوواط القرص بسرعة خطية تصل إلى 45 مترًا في الثانية، مع إمكانية حركة قصوى تبلغ 400 ملم، مما يوفر إزالة ثابتة للمواد حتى على القطع الصلبة كبيرة القطر.

طاولة عمل قابلة لضبط الشكل المخروطي — تدعم الطاولة ضبط زاوية المخروط، مما يتيح طحنًا دقيقًا للمخارط والمحاور المستقيمة على المنصة نفسها.

دقة طحن مثبتة — تقدم دقة استدارة لا تتجاوز 0.003 ملم، ودقة أسطوانية لا تزيد عن 0.008 لكل 1000 ملم، وخشونة سطح لا تتجاوز Ra 0.32 ميكرومتر، بما يلبي متطلبات التحمل الصارمة للتشطيبات النهائية مباشرةً بعد التشغيل.

التطبيقات

تُستخدم هذه الآلة على نطاق واسع في الصناعات التي تتطلب طحنًا دقيقًا للأجزاء الأسطوانية الكبيرة أو الطويلة أو متعددة الأقطار، بما في ذلك:

مغازل وأعمدة أدوات الآلات الكبيرة أسطوانات المطابع ومصانع الورق
بكرات المصانع المعدنية والصلب
أعمدة طاقة الرياح والمعدات الثقيلة

لماذا تختار شركة تشجيانغ تشيوانشون لأدوات الآلات؟

تتخصص شركة تشجيانغ تشيوانشون لأدوات الآلات المحدودة في معدات الطحن الأسطواني CNC المصممة خصيصًا للتطبيقات الصناعية الثقيلة. وتجمع سلسلة رؤوس الطحن المزدوجة MK-F50 بين هيكل آلة صلب، وحامل قرص مزدوج، ومحاور سيرفو عالية الدقة، مما يساعد المصنعين على تقليل عدد مرات تغيير الإعداد وتحسين اتساق عملية الطحن للأعمدة الكبيرة ومتعددة الأقطار. كما نوفر إعدادات قابلة للتخصيص لمسافات المركز وأحجام الأقراص وقوة المحرك لتلبية متطلبات القطع المحددة، مدعومين بالاستشارات الفنية ودعم التركيب وخدمات ما بعد البيع.

الأسئلة الشائعة

ماذا يعني "رأس الطحن المزدوج" في هذه الآلة؟

يحمل حامل القرص قرصين للطحن (A: Φ750x100x305، B: Φ750x75x305)، مما يسمح بتنفيذ عمليات طحن مختلفة — مثل أقطار مختلفة أو مراحل طحن متعددة — في نفس الإعداد دون الحاجة إلى تبديل الأقراص.

ما هو الحد الأقصى لحجم ووزن القطعة؟

تقوم الآلة بطحن قطع يتراوح قطرها بين Φ30 ملم وΦ500 ملم، مع قطر دوران يبلغ Φ540 ملم وأقصى وزن للقطعة يبلغ 1000 كجم.

ما هي أطوال الطحن المتاحة؟

تتوفر سلسلة MK-F50 بأربع إعدادات بأطوال طحن قصوى تبلغ 1000 ملم، 1500 ملم، 2000 ملم، و3000 ملم، لتلبية أطوال الأعمدة المختلفة.

ما مستوى الدقة الذي يمكن لهذه الآلة تحقيقه؟

تحقق الآلة استدارة لا تتجاوز 0.003 ملم، وأسطوانية لا تزيد عن 0.008 لكل 1000 ملم، وخشونة سطح لا تتجاوز Ra 0.32 ميكرومتر، مع دقة تغذية عرضية تصل إلى 0.0001 ملم.

هل يمكن للآلة طحن قطع ذات شكل مخروطي؟

نعم. تتميز طاولة العمل بنوع قابل للتعديل من الشكل المخروطي، مما يتيح طحنًا دقيقًا للمخارط بالإضافة إلى الطحن الأسطواني المستقيم.

هل يمكن تخصيص المواصفات؟

نعم. توفر شركة تشجيانغ تشيوانشون لأدوات الآلات إمكانية تخصيص مسافة المركز، وحجم القرص، وقوة محرك المغزل، وغيرها من المعايير وفقًا لمتطلبات القطع والإنتاج المحددة.

البيانات الفنية:
  • MK-F50
