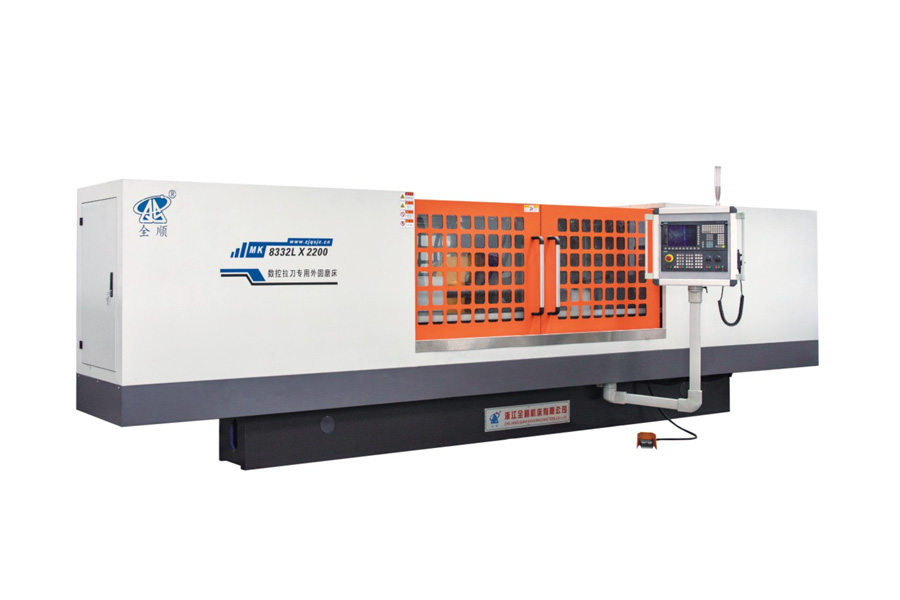

آلة طحن أسطوانية لشطب CNC

قرص CBN لفولاذ الأدوات المصلب — تم تجهيز الآلة بقرص طحن من كربيد البورون المكعب (CBN) بقطر 500×س×203، وهو مثالي لطحن فولاذ الأدوات المصلب المستخدم في البروش وأدوات القطع، حيث يوفّر عمرًا أطول للقرص وإزالة ثابتة للخامات مقارنةً بالمواد الكاشطة التقليدية.

الطحن عالي السرعة، حتى 100 م/ثانية — تتيح سرعة قرص طحن خطية تصل إلى 100 م/ثانية — أي أكثر من ضعف سرعة المطاحن الأسطوانية القياسية — إزالة أسرع للخامات مع الحفاظ على نهائية سطح دقيقة ومتسقة.

مِسنَّة رأسية خاصة مؤازرة — توفر مِسنَّة رأسية مخصصة تعمل بالمحركات المؤازرة (مخروط MT5، 60–300 دورة/دقيقة) تحكمًا دقيقًا ومستقرًا في الدوران، مناسبة بشكل خاص للأجزاء الأولية الطويلة والنحيلة التي تتأثر بالاهتزازات والانحرافات.

طاولة عمل مخروطية بمستويين — تدور الطاولة بزاوية 3° باتجاه عقارب الساعة و3° عكس اتجاه عقارب الساعة عبر مستويين قابلين للتعديل، مما يسمح بتصحيح دقيق للميل المخروطي والتحكم في استقامة الأجزاء، وهو أمر أساسي لضمان هندسة البروش والأعمدة الطويلة.

دقة بدرجة ورشة العمل — تحقق استدارة لا تتجاوز 0.002 ملم، وأسطورية لا تتجاوز 0.005 ملم، وخشونة سطح لا تزيد عن Ra 0.2 ميكرومتر — وهي مقاييس أدقّ من المطاحن الأسطوانية الإنتاجية القياسية، وتلبي الدقة المطلوبة في تصنيع أدوات القطع الدقيقة.

تحكم كامل بالمحاور المؤازرة — تستخدم كلٌّ من طاولة العمل وآلية التغذية العرضية محركات مؤازرة تعمل بالتيار المتردد (عزم دوران 16 نيوتن متر) بدقة 0.001 ملم، ما يضمن دقة موضعية متكررة خلال عمليات الطحن الطويلة.

صممت شركة تشجيانغ تشيوانشون لأدوات الآلات المحدودة سلسلة MK8332L خصيصًا لتلبية المتطلبات الصارمة للتحملات في صناعة البروش وأدوات القطع الدقيقة. ومن خلال الجمع بين قرص طحن من كربيد البورون المكعب (CBN)، ومِسنَّة رأسية خاصة مؤازرة، وطاولة عمل مخروطية بمستويين، تقدّم الآلة استدارة وأسطورية ونهاية سطح بدرجة ورشة العمل على قطع العمل الطويلة والنحيلة. كما ندعم التكوينات المخصصة لطول الطحن، ومواصفات القرص، ونطاق سرعة المِسنَّة الرأسية، بالإضافة إلى الاستشارات الفنية، وإرشادات التركيب، ودعم ما بعد البيع.

لماذا تستخدم هذه الآلة قرصًا من كربيد البورون المكعب (CBN) بدلًا من القرص الكاشط التقليدي؟

تُعدّ أقراص كربيد البورون المكعب (CBN) أكثر ملاءمة لطحن فولاذ الأدوات المصلب، وهو شائع في البروش وأدوات القطع. فهي تحتفظ بشكلها وقدرتها على القطع لفترة أطول، مما يدعم دقة أكثر اتساقًا خلال دورات إنتاج ممتدة.

ما حجم وطول قطع العمل التي يمكن لهذه الآلة التعامل معها؟

تقوم الآلة بطحن أقطار تتراوح بين Φ8 ملم وΦ320 ملم، بطول طحن أقصى يبلغ 2000 ملم، ومسافة مركز تبلغ 2200 ملم، وبحد أقصى لوزن قطعة العمل يبلغ 150 كجم.

ما مستوى الدقة الذي يمكن أن تحققه هذه الآلة؟

تحقق استدارة لا تتجاوز 0.002 ملم، وأسطورية لا تتجاوز 0.005 ملم، وخشونة سطح لا تزيد عن Ra 0.2 ميكرومتر، بما يلبي متطلبات التحمل في صناعة الأدوات الدقيقة والبروش.

ما هي السرعة الخطية القصوى للقرص؟

يتحرك قرص الطحن بسرعة خطية تصل إلى 100 م/ثانية، مما يدعم إزالة المواد بكفاءة مع الحفاظ على جودة نهاية السطح.

هل يمكن لهذه الآلة طحن الملامح المخروطية بالإضافة إلى الأعمدة المستقيمة؟

نعم. تدور طاولة العمل المخروطية بمستويين بزاوية 3° باتجاه عقارب الساعة و3° عكس اتجاه عقارب الساعة، مما يسمح بطحن دقيق للميل المخروطي وتصحيح الاستقامة بالإضافة إلى الطحن الأسطواني القياسي.

هل يمكن تخصيص المواصفات؟

نعم. تقدم شركة تشجيانغ تشيوانشون لأدوات الآلات إمكانية تخصيص طول الطحن، ونطاق سرعة المِسنَّة الرأسية، ومواصفات القرص، وغيرها من المعايير بناءً على المتطلبات الخاصة بالأداة أو قطعة العمل.
