الطحن الأسطواني عالي الدقة باستخدام التحكم الرقمي بالكمبيوتر

المحور X المدفوع بمحرك خطي — يتم دفع المحور X (محور التغذية / محور رأس العجلة) مباشرة بواسطة محرك خطي بقوة دفع تبلغ 2200 نيوتن، مما يزيل ارتداد نقل الحركة عبر برغي الكرة ويتيح حركة أسرع وأكثر دقة في متابعة الملامح.

رأس العمل ذو القيادة المباشرة — يستخدم محرك رأس العمل تقنية القيادة المباشرة (1500 نيوتن·م)، كما أن التكوين الاختياري لمحرك DD يتيح دورانًا أوتوماتيكيًا كاملًا لرأس الماكينة، بما يضمن طحنًا متزامنًا للملامح وال cams.

دقة تحديد المواقع دون الميكرون — تصل أدنى قدرة تغذية ودقة تحليلية على المحورين X/Z إلى 0.001 ملم، فيما تبلغ دقة دوران رأس الماكينة حتى 0.001 درجة، مما يدعم هندسات الملامح المعقدة وعالية الدقة.

المغزل الكهربائي عالي السرعة — يأتي التكوين القياسي للمغزل الكهربائي بسرعة 4000 دورة في الدقيقة وسرعة خطية للعجلة تبلغ 80 م/ث، مما يوفر إزالة فعّالة للمادة مع الحفاظ على تشطيب سطحي ناعم للأجزاء صغيرة القطر.

مجموعة دقة مدمجة — مصممة خصيصًا لأقطار الطحن الخارجي من Φ5 ملم إلى Φ200 ملم مع مسافة مركز تبلغ 250 ملم، وهي مثالية للأعمدة الدقيقة الصغيرة والمكونات ذات الملامح بدلاً من أعمال الأعمدة الثقيلة ذات الكميات الكبيرة.

دوران رأس العمل القابل للتعديل — يدور رأس العمل حتى 15 درجة (نوع دوار يدوي قياسي)، مما يتيح إعدادًا مرنًا لعمليات الطحن الزاوي والملمحي الذي يتجاوز العمل الأسطواني المستقيم.

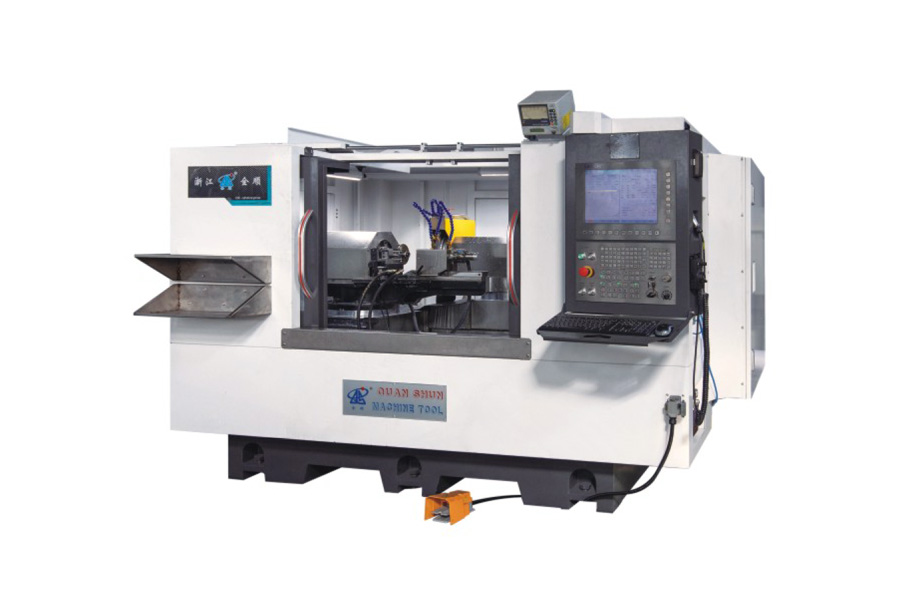

تقوم شركة تشجيانغ تشيوانشون لأدوات الآلات المحدودة بتصميم الموديل MGK8320*300 لتطبيقات لا تستطيع فيها المطاحن الأسطوانية القياسية تحقيق دقة كافية في الملامح. ومن خلال الجمع بين محاور التغذية ذات المحرك الخطي، ورأس عمل ذي قيادة مباشرة، ومغزل كهربائي عالي السرعة، توفر الآلة دقة تحديد مواقع دون الميكرون وتشطيبًا سطحيًا ناعمًا للأجزاء الصغيرة ذات الهندسة المعقدة. كما ندعم خيارات التكوين التي تشمل دوران رأس الماكينة الأوتوماتيكي بنظام DD، ومواصفات العجلة، ونطاق سرعة المغزل، بما يتوافق مع تطبيقات الطحن المحددة، بالإضافة إلى الاستشارات الفنية، وإرشادات التركيب، ودعم ما بعد البيع.

ما الذي يجعل هذه الآلة آلة طحن "ملامح" بدلاً من المطحنة الأسطوانية القياسية؟

تجمع الآلة بين محور X ذو محرك خطي، ورأس عمل ذو قيادة مباشرة، ودقة دوران رأس الماكينة تبلغ 0.001 درجة، مما يسمح لها بمتابعة الملامح المعقدة وغير الدائرية مثل cams والملامح متعددة الأبعاد — وليس فقط الأسطح الأسطوانية المستقيمة.

ما هو حجم قطع العمل التي يمكن لهذه الآلة طحنها؟

يتراوح قطر الطحن الخارجي بين Φ5 ملم وΦ200 ملم، مع مسافة مركز تبلغ 250 ملم، مما يجعلها مناسبة للمكونات الدقيقة صغيرة إلى متوسطة الحجم بدلاً من الأعمدة الثقيلة كبيرة الحجم.

ما هو محور المحرك الخطي، ولماذا يهم؟

يدفع المحرك الخطي المحور مباشرة دون الحاجة إلى برغي كروي أو علبة تروس، مما يلغي ارتداد نقل الحركة الميكانيكي. وهذا يمنح المحور X (بقوة دفع 2200 نيوتن) استجابة أسرع ودقة تحديد مواقع أكثر اتساقًا عند تنفيذ أعمال الطحن الدقيقة للملامح.

هل يمكن لرأس الماكينة أن يدور تلقائيًا لطحن cams أو الملامح؟

يستخدم التكوين القياسي رأس عمل دوار يدوي مع إمكانية ضبط حتى 15 درجة. ويمكن إضافة تكوين خاص يضم محرك DD (قيادة مباشرة) لدوران أوتوماتيكي بالكامل ومتزامن لرأس الماكينة.

ما هي سرعة المغزل وسرعة العجلة التي تعمل بها هذه الآلة؟

يأتي التكوين القياسي للمغزل الكهربائي بسرعة 4000 دورة في الدقيقة، مع سرعة خطية للعجلة تصل إلى 80 م/ث، باستخدام عجلة بمقاس Φ400x40x203.

هل يمكن تخصيص المواصفات؟

نعم. تقدم شركة تشجيانغ تشيوانشون لأدوات الآلات إمكانية تخصيص تكوين المغزل، ونوع دوران رأس الماكينة (يدوي أو أوتوماتيكي بنظام DD)، ومواصفات العجلة، وقوة المحرك، وفقًا لمتطلبات طحن الملامح المحددة.
