كيفية تقييم الدقة والتكرار لطاحونة العمود المرفقي CNC؟

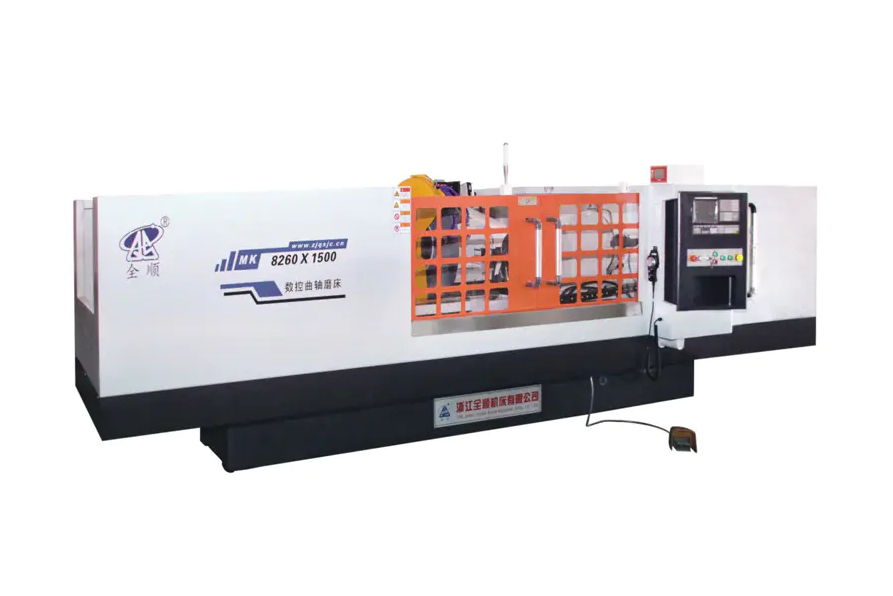

تقييم دقة وتكرار أ طاحونة العمود المرفقي باستخدام الحاسب الآلي يتطلب قياس منهجي ل دقة الأبعاد والتفاوتات الهندسية واتساق العملية عبر دورات التصنيع المتعددة. يجمع النهج الأساسي بين الفحص على الآلة والتحقق من سم (آلة قياس الإحداثيات) وتحليل التحكم في العمليات الإحصائية (SPC). يجب أن يتم تحقيق مطحنة العمود المرفقي CNC ذات المعايرة الجيدة الاستدارة ضمن ± 0.001 مم ، قطر التسامح داخل ± 0.002 ملم وقيمة Cpk 1.33 أو أعلى لاعتبارها قادرة على الإنتاج.

إن عملية التقييم ليست فحصًا لمرة واحدة - بل هي عبارة عن بروتوكول منظم يشمل تأهيل الماكينة وفحص قطع العمل وتحليل القدرات على المدى الطويل.

مقاييس الدقة الرئيسية ل طحن العمود المرفقي باستخدام الحاسب الآلي

قبل إجراء أي اختبار، من الضروري تحديد المعلمات التي تشكل "الدقة" لطاحونة العمود المرفقي. تؤثر هذه المقاييس بشكل مباشر على أداء المحرك وعمر المكونات.

• مجلة القطر التسامح: عادةً ما يكون ±0.002–0.005 مم للأعمدة المرفقية عالية الأداء.
• الاستدارة (الدائرية): يجب أن يكون في حدود 0.001-0.003 مم للمجلات الرئيسية والمثبتة.
• الأسطوانية: يقيس انحراف الاستدقاق والبرميل على طول طول المجلة، عادةً ≥0.002 مم.
• خشونة السطح (Ra): الهدف Ra ≥ 0.4 ميكرومتر لتحمل الأسطح الملامسة.
• دقة رمي دبوس اليومية: انحراف مركز الدبوس بالنسبة للمحور الرئيسي، عادة ما يكون .005 مم.
• تحديد المواقع الزاوي للمجلات دبوس: حاسم لتوقيت المحرك. يجب ألا يتجاوز الخطأ الزاوي ±0.05 درجة.

تشكل هذه المقاييس مخطط القياس. يجب أن يتناول أي بروتوكول تقييم كل بروتوكول بالأداة والطريقة المناسبة.

تأهيل الآلة: نقطة البداية

قبل البدء في طحن قطع العمل، يجب التحقق من الماكينة نفسها من خلال اختبارات التأهيل الهندسية والديناميكية. تحدد هذه الاختبارات ما إذا كان الهيكل الميكانيكي للآلة يمكنه دعم التفاوتات المطالب بها.

اختبارات الدقة الهندسية

استخدم مقياس تداخل الليزر أو شريط الكرة الدقيق للتحقق مما يلي:

• استقامة محور اجتياز رأس عجلة الطحن (المحور السيني): الهدف ≥ 0.002 مم / 300 مم
• التوازي بين محور دوران العجلة ومحور رأس العمل/غراب الذيل: ≥ 0.003 مم/500 مم
• نفاذ مغزل عجلة الطحن: ≥ 0.001 مم
• تشغيل مغزل رأس العمل: ≥ 0.002 مم

تقييم الاستقرار الحراري

يعد الانجراف الحراري مصدرًا رئيسيًا لخطأ الأبعاد في عملية الطحن باستخدام الحاسب الآلي. قم بتشغيل الجهاز في درجة حرارة التشغيل لمدة لا تقل عن ذلك 60-90 دقيقة قبل أخذ القياسات الدقيقة. قياس الإزاحة الحرارية في مغزل الطحن باستخدام جهاز استشعار بالسعة على فترات 15 دقيقة. يجب أن تظهر آلة مستقرة أقل من 0.003 ملم من الانجراف الحراري بعد الاحماء.

القياس على الماكينة: التحكم الدقيق في الوقت الفعلي

حديث طاحونة العمود المرفقي باستخدام الحاسب الآليs دمج أنظمة القياس أثناء العملية التي تقيس قطر قطعة العمل بشكل مستمر أثناء الطحن. تعتبر حلقة التغذية الراجعة النشطة هذه هي الطريقة الأكثر مباشرة للتحكم في دقة الأبعاد.

لتقييم فعالية المقياس الموجود على الجهاز:

1. اطحن مجلة الاختبار إلى قطر اسمي وسجل قراءة المقياس عند انطلاق الشرارة.
2. قم بإزالة قطعة العمل وقياس نفس المجلة باستخدام مقياس هواء معاير أو CMM.
3. احسب الفرق بين القراءة على الجهاز والقياس دون الاتصال بالإنترنت.
4. كرر هذا عبر 10 أجزاء متتالية لتحديد خطأ ارتباط المقياس.

يجب أن يرتبط المقياس قيد التشغيل الذي يعمل بشكل جيد بنتائج CMM في الداخل ± 0.001 ملم . تشير الانحرافات التي تتجاوز ذلك إلى تآكل المقياس أو مشكلات التركيب أو تلوث سائل التبريد.

فحص ما بعد العملية باستخدام CMM واختبار الاستدارة

يوفر القياس خارج الآلة البيانات الأكثر موضوعية لتقييم الدقة. لا غنى عن أداتين:

آلة قياس الإحداثيات (CMM)

يلتقط فحص CMM القطر والأسطوانة ودقة الرمي. بالنسبة لتقييم العمود المرفقي، يفضل استخدام مسبار المسح بدلاً من مسبار اللمس لأنه يجمع مئات النقاط في كل مجلة، مما يوفر بيانات قوية إحصائيًا. قياس على الأقل 3 مقاطع عرضية لكل مجلة (كلا الطرفين والوسط) باستخدام على الأقل 36 نقطة لكل مقطع عرضي .

استدارة / اختبار النموذج

يوفر اختبار الاستدارة المخصص (نوع تايلور هوبسون أو ما يعادله) دقة أعلى بكثير للاستدارة وتموج السطح من CMM. يستخدم مغزلًا دقيقًا مع عدم اليقين الزاوي أدناه 0.01 ثانية قوسية . هذه الأداة ضرورية لتقييم:

• خطأ الاستدارة حسب ISO 12181
• Lobing (الأخطاء التوافقية ذات الأرقام الفردية الناتجة عن التثبيت غير المركزي)
• التموج (أخطاء التردد المكاني المتوسط المرتبطة بثرثرة العجلة)

اختبار التكرار: نهج قياس البحث والتطوير وSPC

التكرار لا يتعلق فقط بجزء جيد واحد، بل يتعلق به إخراج متسق عبر عملية الإنتاج . تحدد طريقتان منظمتان هذه الإمكانية:

قياس التكرار وقابلية التكرار (مقياس R&R)

تفصل هذه الدراسة اختلاف نظام القياس عن اختلاف الجزء الفعلي. الإجراء:

• حدد 10 مجلات للعمود المرفقي تغطي نطاق القطر المتوقع.
• اطلب من 2-3 مشغلين قياس جميع الأجزاء العشرة، 3 مرات لكل منها، بترتيب عشوائي.
• احسب %GRR = (قياس تباين البحث والتطوير / التباين الإجمالي) × 100.

معايير القبول: %GRR ≥ 10% ممتاز؛ 10-30% هامشية؛ يتطلب ما يزيد عن 30% اتخاذ إجراءات تصحيحية قبل الوثوق ببيانات الإنتاج.

التحكم في العمليات الإحصائية (SPC) وقدرة العملية

طحن ما لا يقل عن 25-30 عمودًا مرفقيًا متتاليًا تحت ظروف خاضعة للرقابة وتسجيل قطر المجلة الرئيسية لكل جزء. قم برسم البيانات على مخطط التحكم X-bar وR، ثم احسب:

• Cp (قدرة العملية): انتشرت التدابير نسبة إلى التسامح. الهدف Cp ≥ 1.67.
• Cpk (مؤشر قدرة العملية): حسابات لمركزية العملية. الهدف Cpk ≥ 1.33 للإنتاج القياسي؛ ≥ 1.67 للمجلات النقدية.
• الانحراف المعياري (σ): ينبغي أن يكون أقل من 1/6 من التسامح الثنائي.

ملخص التقييم: المقاييس وعتبات القبول

المصادر الشائعة لفقدان الدقة وكيفية التعرف عليها

عندما تقع نتائج التقييم خارج الحدود المذكورة أعلاه، يجب تتبع السبب الجذري بشكل منهجي. المصادر الأكثر شيوعًا للدقة المتدهورة في طاحونة العمود المرفقي باستخدام الحاسب الآليs تشمل:

• خلل في توازن العجلات أو أخطاء في التضميد: يتسبب في ظهور علامات الثرثرة في ملفات تعريف الاستدارة مثل الفصوص عالية التردد. الحل: إعادة توازن العجلة وإعادة تلبيسها برصاص أدق.
• ارتداء رأس العمل أو غراب الذيل: يظهر كزيادة الجريان على قطعة العمل الدوارة. يمكن اكتشافه باستخدام مؤشر قرص دقيق عند مقدمة المغزل.
• النمو الحراري خلال فترات الإنتاج الطويلة: يتم تحديده من خلال اتجاه بيانات CMM مع مرور الوقت - إذا انحرف القطر تدريجيًا في اتجاه واحد، فستكون هناك حاجة إلى تعويض حراري أو دورة إحماء.
• عدم تناسق التثبيت أو التثبيت: يؤدي إلى اختلاف جزء إلى جزء في دقة الرمي. تحقق من قوة التثبيت المتسقة باستخدام مفتاح عزم الدوران وكرر القياس.
• خطأ في استيفاء وحدة تحكم CNC: يتجلى كأخطاء الموضع الزاوي في مجلات الدبوس. تحقق من ذلك عن طريق التحقق من دقة تشفير المحور C وإعدادات تعويض رد الفعل العكسي.

وضع جدول دوري لإعادة التقييم

التأهيل لمرة واحدة لا يكفي لضمان الإنتاج على المدى الطويل. يجب أن يتبع التقييم الدقيق جدولًا زمنيًا متدرجًا:

• كل تحول الإنتاج: تحقق من ارتباط المقياس أثناء العملية باستخدام مقياس حلقة رئيسي مرجعي. تحقق من الجزء الأول والأخير من التشغيل باستخدام CMM.
• أسبوعي: قم بتشغيل نموذج SPC مكون من 10 أجزاء وأعد حساب Cpk. افحص حالة العجلة وتآكل أداة التضميد.
• شهريا: قم بإجراء تدقيق كامل للدقة الهندسية باستخدام مقياس تداخل الليزر واختبار شريط الكرة.
• سنويًا أو بعد الصيانة الرئيسية: إعادة تأهيل الماكينة بالكامل بما في ذلك الثبات الحراري، وتشغيل عمود الدوران، ودراسة قياس البحث والتطوير.

يسمح تحليل الاتجاه من خلال هذه الفحوصات الدورية بالصيانة الاستباقية قبل أن تنخفض الدقة عن المواصفات - مما يقلل معدلات الخردة ووقت التوقف غير المخطط له بشكل كبير.
