كيفية استخدام آلة الطحن الأسطوانية CNC؟

لاستخدام آلة الطحن الأسطوانية CNC، عليك أولاً تثبيت قطعة العمل وضبط الأداة. بعد ذلك، قم بإدخال أو استدعاء برنامج المعالجة (G-code) في نظام CNC. اضبط سرعة عجلة الطحن ومعدل التغذية ونظام التبريد على التشغيل/الإيقاف عبر لوحة التحكم. وأخيرًا، ابدأ وضع الدورة التلقائية للطحن الدقيق. تضمن العملية الأساسية المطابقة الدقيقة بين محور قطعة العمل ومسار حركة عجلة الطحن لتحقيق تفاوتات الأبعاد على مستوى الميكرون ومتطلبات خشونة السطح.

فهم المكونات الأساسية لآلة الطحن الأسطوانية CNC

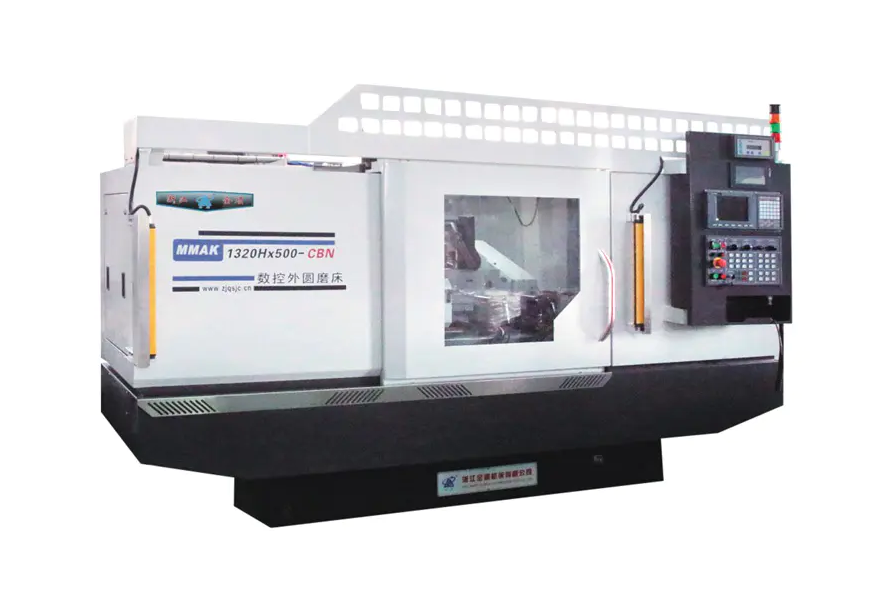

قبل الخوض في العملية التشغيلية، من الضروري فهم الهيكل الأساسي لمعدات الطحن الدقيقة. أ ماكينة الطحن الأسطوانية CNC يتكون بشكل أساسي من السرير، وغراب الرأس (قيادة دوران قطعة العمل)، وغراب الذيل، ورأس عجلة الطحن (تركيب عجلة الطحن)، ونظام التحكم العددي CNC المهم.

نظام التصنيع باستخدام الحاسب الآلي: مسؤول عن التحكم في الارتباط بين المحور X (تغذية عجلة الطحن) والمحور Z (الحركة الطولية للطاولة).

محرك سيرفو: يضمن ثبات دقة التغذية، مما يؤثر بشكل مباشر على تأثير الطحن الأسطواني الخارجي.

إجراءات التشغيل التفصيلية لآلة الطحن الأسطوانية CNC

1. تشغيل الطاقة وإرجاع الأصل

بعد التشغيل، يجب إجراء عملية "العودة الصفرية". وهذا يسمح لآلة الطحن CNC بإنشاء نظام الإحداثيات الميكانيكية الخاص بها، مما يضمن الدقة المطلقة لمسارات المعالجة اللاحقة.

2. لقط الشغل والمحاذاة

حدد دعامة الثقب المركزي أو مشبك ظرف الظرف وفقًا لشكل قطعة الشغل. استخدم مؤشر الاتصال للتحقق من الجريان الشعاعي لقطعة العمل لضمان سلاسة محور الدوران.

3. البرمجة والإدخال

قم باستيراد برنامج المعالجة عبر إدخال البيانات يدويًا (MDI) أو محرك أقراص فلاش USB. يجب أن يتضمن البرنامج:

• إعدادات السرعة الخطية لعجلة الطحن
• معلمات التغذية المجزأة للطحن الخشن، والطحن الناعم، والطحن بدون شرارة
• بيانات التعويض لخلع عجلة الطحن

4. إعداد الأداة وإعداد تنسيق الشغل

حدد الموضع المرجعي لعجلة الطحن وسطح قطعة العمل باستخدام أداة ضبط أو طريقة "اختبار الشرارة". تحدد هذه الخطوة الدقة الأولية للتصنيع باستخدام الحاسب الآلي.

5. التشغيل الآلي والتبريد

قم بتشغيل فوهة سائل التبريد (محاذاتها مع نقطة الطحن) وانقر فوق "بدء الدورة". يجب على المشغلين مراقبة عملية الطحن من خلال مراقبة الصوت والشرارة.

العناصر الأساسية لتحسين جودة التصنيع في آلات الطحن الأسطوانية CNC

إن مجرد الاعتماد على برامج التشغيل الآلي لا يكفي عند التشغيل ماكينة الطحن الأسطوانية CNCs . لتحقيق تصنيع آلي دقيق دون الميكرون، يعد التحسين المتعمق ضروريًا في ثلاثة أبعاد: حالة العجلة، والتحكم في التشوه الحراري، ومرجع تحديد الموقع.

1. التجهيز الدقيق وصيانة خصائص عجلة الطحن

تحدد البنية المجهرية لعجلة الطحن بشكل مباشر الانتهاء من سطح الطحن الأسطواني الخارجي. في حين أن نظام CNC يمكنه التحكم في التغذية، إلا أنه لا يمكنه تغيير حالة بلادة عجلة الطحن تلقائيًا.

التفاصيل الفنية: يجب الحفاظ على حدة خزانة الماس. يجب تعديل معدل التغذية الطولي أثناء الضمادة بمرونة وفقًا لمتطلبات الطحن التخشين والتشطيب - يمكن استخدام معدل تغذية أكبر للتضميد الخشن لتحسين كفاءة القطع، في حين يلزم معدل تغذية صغير جدًا للتشطيب لتحفيز حواف الطحن الدقيقة على سطح عجلة الطحن.

القيمة: الضمادات المنتظمة والعلمية تمنع بشكل فعال علامات الثرثرة السطحية (الخطوط المتموجة) وتقلل بشكل كبير من خطر الإصابة بحروق الطحن.

2. الاستقرار الحراري الديناميكي وإدارة سائل التبريد

الطحن هو في الأساس عملية إزالة عالية الطاقة تولد حرارة طحن كبيرة. في معدات الطحن الدقيقة، يعتبر التشوه الحراري "قاتلًا خفيًا" يؤدي إلى انحرافات الأبعاد.

التفاصيل الفنية: لا يقوم سائل التبريد بتبريد السطح فحسب، بل يقوم أيضًا بإزالة بقايا الطحن ويمنع انسداد العجلات. يوصى باستخدام نظام تبريد بدرجة حرارة ثابتة لضمان تقلب درجة حرارة سائل التبريد بالتزامن مع درجة حرارة قاعدة الماكينة. وفي الوقت نفسه، يجب أن تستهدف زاوية فوهة سائل التبريد بدقة "المنطقة ذات الشكل الإسفيني" بمنطقة الطحن لتحقيق أقصى قدر من التبادل الحراري.

القيمة: تتحكم الإدارة الجيدة للتوازن الحراري بشكل فعال في التمدد الحراري الشعاعي لقطعة العمل، مما يضمن بقاء اتساق الأبعاد ضمن الحد الأدنى من التفاوتات أثناء المعالجة المستمرة لمجموعة من الأجزاء.

3. المسند المادي وسلامة الثقب المركزي

ل ماكينة الطحن الأسطوانية CNCs باستخدام الدعامات المركزية، فإن الثقب المركزي لقطعة الشغل هو المسند الهندسي الدوراني.

التفاصيل الفنية: قبل التثبيت، يجب فحص الفتحات المركزية عند طرفي قطعة العمل بدقة بحثًا عن الخدوش أو مقياس الأكسيد أو الرقائق. يوصى باستخدام مراكز أرضية عالية الدقة وتطبيق شحم مخصص عالي الضغط على الأسطح الملامسة. إذا كان الثقب المركزي يحتوي على خطأ هندسي قدره 0.01 مم، بعد التكبير الدوراني، فإن الخطأ المنعكس في استدارة قطعة العمل قد يزيد بشكل كبير.

القيمة: يعد ضمان نظافة واستدارة الموضع المرجعي أمرًا أساسيًا لتحقيق محورية عالية وتصنيع عالي الاستدارة، وهو أيضًا شرط أساسي لتحقيق أقصى قدر من التكرار لنظام CNC.

احتياطات السلامة: عند تشغيل معدات الطحن الآلية، يجب ارتداء معدات الحماية المناسبة. يُمنع منعا باتا فتح باب الأمان أثناء دوران عجلة الطحن بسرعة عالية، ويجب فحص عجلة الطحن بانتظام بحثًا عن الشقوق لمنع خطر الانفجار في ظل الدوران عالي السرعة.

لا يتطلب الاستخدام المتقن لآلات الطحن الأسطوانية CNC فهمًا لبرمجة البرامج فحسب، بل يتطلب أيضًا حساسية للتجميع الميكانيكي ومعلمات العملية.
