ما هي مجالات تطبيق مطاحن العمود المرفقي؟

مطاحن العمود المرفقي هي أدوات آلية دقيقة تُستخدم لاستعادة أو تصنيع أعمدة الكرنك وفقًا لتفاوتات الأبعاد الدقيقة. وتشمل مجالات التطبيق الأساسية إصلاح وتصنيع السيارات، وهندسة الطيران، وأنظمة الدفع البحرية، والمعدات الصناعية الثقيلة، وآلات توليد الطاقة. أي محرك أو نظام ميكانيكي يعتمد على العمود المرفقي لتحويل الحركة الترددية إلى قوة دورانية يعتمد على طحن العمود المرفقي من أجل الأداء وطول العمر.

صناعة السيارات: أكبر قطاع للتطبيقات

يمثل قطاع السيارات أعلى حجم استخدام لمطاحن العمود المرفقي في جميع أنحاء العالم. تعتمد كل من خطوط إنتاج OEM (الشركات المصنعة للمعدات الأصلية) ومحلات إعادة بناء محركات ما بعد البيع على طحن العمود المرفقي لتلبية التفاوتات الصارمة، غالبًا في حدود ± 0.001 ملم .

إعادة بناء محرك سيارة الركاب

تقوم محلات تجديد المحركات بطحن أعمدة الكرنك من محركات سيارات الركاب البالية لاستعادة أقطار المجلة، وتشطيب السطح، والاستدارة. قد يكون للعمود المرفقي القياسي لسيارة الركاب أقطار مجلة رئيسية تتراوح من 50 ملم إلى 70 ملم ، وكلها تتطلب قيم خشونة السطح Ra 0.2–0.4 ميكرومتر بعد الطحن.

محركات عالية الأداء ومحركات السباق

تتطلب تطبيقات رياضة السيارات تفاوتات أكثر صرامة وطحنًا متخصصًا للأعمدة المرفقية المصنوعة من الفولاذ أو البليت. غالبًا ما يتم طحن أعمدة الكرنك الخاصة بالسباقات بأنصاف أقطار محددة ويتم تشطيبها بشكل دقيق إلى قيم Ra أقل من 0.1 ميكرومتر لزيادة مقاومة الكلال عند عدد دورات مرتفع في الدقيقة.

محركات المركبات التجارية والشاحنات

تحتوي محركات الديزل الثقيلة المستخدمة في الشاحنات والحافلات على أعمدة مرفقية أكبر مع مواضع مجلة أكبر. يؤدي طحن هذه المكونات في برامج صيانة الأسطول إلى إطالة عمر خدمة المحرك بشكل كبير وتقليل التكلفة الإجمالية للملكية.

الفضاء والطيران: الدقة على أعلى مستوى

تحتوي محركات الطائرات التي تعمل بالمكبس - والتي تُستخدم عادةً في الطيران العام وطائرات التدريب وبعض المنصات العسكرية - على أعمدة مرفقية يجب أن تستوفي معايير هيئة الطيران. في هذا القطاع، دقة الأبعاد وإمكانية التتبع غير قابلة للتفاوض لأن أي فشل يمكن أن يكون له عواقب وخيمة.

• عادة ما يتم تأريض أعمدة الكرنك للطائرات لتحمل تفاوتات ± 0.0005 ملم أو أكثر إحكاما.
• تستخدم مرافق الإصلاح المعتمدة ماكينات طحن العمود المرفقي CNC مع وثائق القياس الكاملة للتوافق مع لوائح FAA أو EASA.
• تتطلب المواد مثل الفولاذ المنترد أو سبائك الموليبدينوم الكروم اختيارًا متخصصًا لعجلة الطحن وإدارة سائل التبريد.


الصناعة البحرية: واسعة النطاق طحن العمود المرفقي

تستخدم محركات الديزل البحرية التي تعمل على تشغيل سفن الشحن والناقلات والعبارات والمنصات البحرية بعضًا من أكبر أعمدة الكرنك في العالم. يمكن أن يزيد وزن العمود المرفقي للمحرك البحري ثنائي الأشواط وبطيء السرعة 300 طن ويتجاوز طولها 15 مترًا، مما يتطلب جلاخة عمود مرفقي متخصصة للخدمة الشاقة مع أنظمة دعم قوية لقطع العمل.

الطحن في الموقع وفي ورشة العمل

نظرًا للحجم الهائل لأعمدة الكرنك البحرية، غالبًا ما يتم إجراء الطحن في الموقع - داخل غرفة المحرك - باستخدام آلات طحن العمود المرفقي المحمولة. وهذا يلغي الحاجة إلى تفكيك ونقل العمود المرفقي، مما يوفر وقت توقف وتكلفة كبيرة لمشغلي السفن.

السفن البحرية والدفاعية

تستخدم الغواصات والسفن الحربية العسكرية أيضًا طحن العمود المرفقي الدقيق أثناء دورات الصيانة المجدولة، حيث يعتمد الاستعداد التشغيلي على موثوقية أنظمة الدفع.

توليد الطاقة: تطبيقات المحرك الثابت

تتطلب المحركات الترددية المستخدمة في توليد الطاقة — بما في ذلك مجموعات المولدات التي تعمل بالديزل، ومحركات الغاز، ووحدات الحرارة والطاقة المجمعة (CHP) — صيانة دورية للعمود المرفقي. محطات توليد الطاقة تعمل بشكل مستمر عند عوامل الأحمال العالية تجربة تآكل المجلة التي تتطلب إعادة الطحن للحفاظ على سلامة طبقة الزيت وأداء التحمل.

تشمل التطبيقات النموذجية ما يلي:

• مولدات الديزل الاحتياطية في حالات الطوارئ في المستشفيات ومراكز البيانات والمرافق الصناعية
• محركات الغاز الطبيعي في أنظمة توليد الطاقة الموزعة
• محركات ضغط الغاز الكبيرة المستخدمة في خطوط أنابيب النفط والغاز

معدات البناء والتعدين الثقيلة

يتم تشغيل الحفارات والجرافات وشاحنات التعدين وأجهزة الحفر بواسطة محركات ديزل كبيرة تعمل في الظروف القاسية. تتحمل أعمدة الكرنك في هذه المحركات أحمال صدمات عالية وتلوثًا يؤدي إلى تسريع تآكل المجلة. يمكن أن تؤدي إعادة بناء أعمدة الكرنك بدلاً من استبدالها في هذا القطاع إلى تقليل التكاليف بنسبة 60-80% مقارنة بشراء المكونات الجديدة.

طحن العمود المرفقي المراكز التي تخدم هذه الصناعة مجهزة للتعامل مع:

• أعمدة مرفقية يصل طولها إلى 3000 مم
• مكونات تزن عدة مئات من الكيلوغرامات
• أحجام صغيرة متعددة (عادةً 0.25 مم، 0.50 مم، 0.75 مم، و1.00 مم)

الآلات الزراعية والمركبات على الطرق الوعرة

تعتمد الجرارات والحصادات ومضخات الري وغيرها من الآلات الزراعية على محركات الديزل طويلة الأمد. في المناطق الريفية والأسواق النامية، توفر إعادة طحن العمود المرفقي مسارًا اقتصاديًا لإطالة عمر خدمة الماكينة حيث قد يكون من الصعب الحصول على محركات أو أجزاء جديدة.

تشتمل أعمدة الكرنك للمحرك الزراعي عادةً على 3 إلى 7 مخازن رئيسية و2 إلى 6 مخازن لدبابيس الكرنك، والتي يمكن طحنها جميعًا في إعداد واحد على مطحنة العمود المرفقي الحديثة باستخدام الحاسب الآلي.

محركات السكك الحديدية والقاطرات

تستخدم قاطرات الديزل الكهربائية ومركبات صيانة السكك الحديدية محركات كبيرة متعددة الأسطوانات تتطلب أعمدةها المرفقية إصلاحًا دوريًا. تستخدم مستودعات صيانة السكك الحديدية ومرافق الإصلاح المعتمدة مطاحن العمود المرفقي القادرة على التعامل أعمدة مرفقية يزيد طولها عن 2 متر ويضم ما يصل إلى 16 منصبًا في المجلة أو أكثر.

نظرًا لدور السلامة الحاسم الذي تلعبه محركات القاطرات، يتم فحص سلامة السطح بعد الطحن - بما في ذلك الإجهاد المتبقي، والاحتفاظ بالصلابة، وغياب حرق الطحن - بدقة باستخدام اختبار الجسيمات المغناطيسية أو اختبار ضوضاء باركهاوزن.

مقارنة تطبيقات طحن العمود المرفقي حسب الصناعة

CNC مقابل مطاحن العمود المرفقي التقليدية عبر التطبيقات

يعتمد الاختيار بين CNC ومطاحن العمود المرفقي التقليدية بشكل كبير على متطلبات التطبيق. تهيمن مطاحن العمود المرفقي CNC على بيئات السيارات والفضاء عالية الإنتاج ، في حين تظل الآلات التقليدية شائعة في ورش التصليح الصغيرة وفي بعض الأحيان للوظائف البحرية أو الصناعية واسعة النطاق.

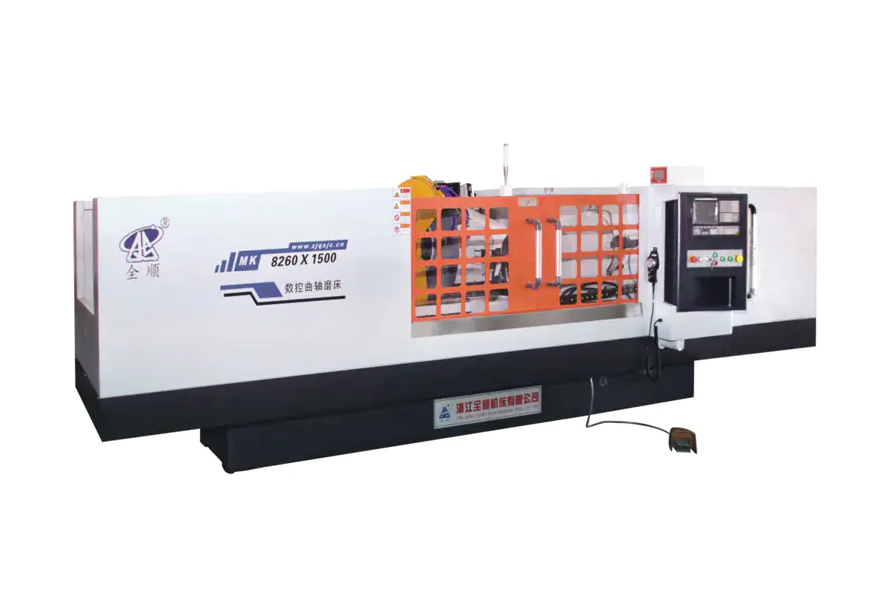

• المطاحن باستخدام الحاسب الآلي: قم بتوفير برمجة الدورة الآلية، والقياس أثناء العملية، والتكرار المتسق عبر دفعات الإنتاج الكبيرة. يمكن تقليل أوقات دورات أعمدة الكرنك في السيارات إلى أقل من 10 دقائق لكل مكون.
• المطاحن التقليدية: حافظ على فعالية التكلفة بالنسبة لأنواع العمود المرفقي المتنوعة ذات الحجم المنخفض، حيث تكون مرونة الإعداد أكثر أهمية من الإنتاجية.
• المطاحن العمود المرفقي المحمولة: مصمم خصيصًا للتطبيقات البحرية والصناعية في الموقع حيث يكون إزالة العمود المرفقي غير عملي.

التطبيقات الناشئة: معدات دعم مجموعة نقل الحركة الكهربائية والهجينة

في حين أن التحول إلى السيارات الكهربائية يقلل من الطلب على العمود المرفقي في سيارات الركاب على المدى الطويل، تجد مطاحن العمود المرفقي أهمية جديدة في إنتاج المحركات الموسعة للمركبات الهجينة وفي تصنيع أعمدة المحركات والمكونات اللامركزية التي تشترك في أوجه التشابه الهندسية مع أعمدة الكرنك. بالإضافة إلى ذلك، تضمن القاعدة العالمية المثبتة لآلات محركات الاحتراق طلبًا قويًا على خدمات طحن العمود المرفقي في المستقبل المنظور.
