ما هي أنواع آلات الطحن CNC؟

في مجال التصنيع الدقيق، آلات طحن CNC تلعب دورا حاسما. إنها تستخدم عجلات طحن دوارة عالية السرعة لإجراء طحن ناعم على سطح قطع العمل، مما يحقق دقة أبعاد عالية للغاية وتشطيب سطحي. مع الزيادة المستمرة في الطلب الصناعي على الآلات عالية الدقة والكفاءة، أصبحت أنواع آلات الطحن CNC متنوعة ومتخصصة بشكل متزايد.

التصنيف حسب كائن التصنيع والوظيفة: التصنيفات السائدة لآلات الطحن باستخدام الحاسب الآلي

آلات طحن CNC يتم تصنيفها بشكل أساسي حسب شكل قطع العمل التي تقوم بمعالجتها ووظائفها المحددة، وتشكل عدة أنواع رئيسية:

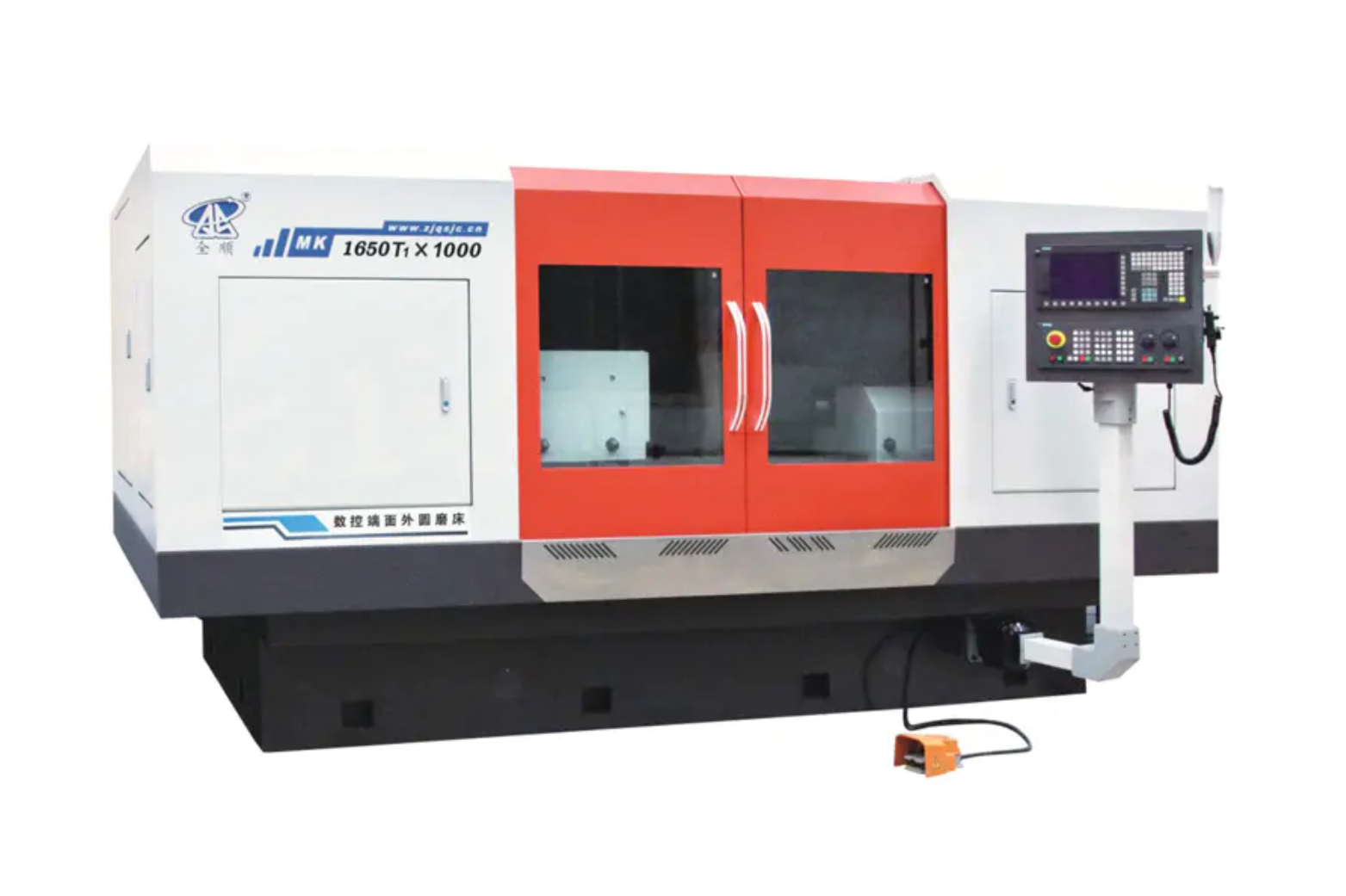

1. آلة الطحن الأسطوانية CNC

المميزات: يستخدم خصيصًا لطحن الأسطح الأسطوانية الخارجية والأسطح المخروطية وبعض جوانب الكتف لقطع العمل. إنها المعدات الأساسية للتصنيع الدقيق لأجزاء العمود. حديث آلات الطحن الأسطوانية CNC عادةً ما تحتوي على تحكم متعدد المحاور، مما يتيح طحن المركب، مثل إكمال المعالجة الدقيقة للأقطار الخارجية والأوجه النهائية في إعداد واحد.

2. آلة الطحن الداخلية باستخدام الحاسب الآلي

المميزات: يستخدم لطحن الأسطح الداخلية الأسطوانية أو المخروطية لقطع العمل. نظرًا لضيق المساحة في الطحن الداخلي، تستخدم هذه الآلات عادةً مغازل كهربائية عالية السرعة. يتم استخدامها على نطاق واسع في صناعات مثل قطع غيار السيارات (على سبيل المثال، علب المحامل)، والمكونات الهيدروليكية، والقوالب.

3. آلة طحن السطح باستخدام الحاسب الآلي

الميزات: يستخدم لطحن الأسطح المسطحة أو المشكلة لقطع العمل. على أساس العلاقة بين محور عجلة الطحن واتجاه حركة الطاولة، يمكن تقسيمها إلى طاولات مستطيلة ذات مغزل أفقي، وطاولات دوارة ذات مغزل عمودي، إلخ. تكمن ميزتها الأساسية في توفير التسطيح العالي للغاية وخشونة السطح.

4. آلة طحن أداة CNC

الميزات: مصمم خصيصًا لطحن وتصنيع أدوات القطع المختلفة (مثل المثاقب وقواطع الطحن وقواطع التروس وما إلى ذلك). هذه آلات طحن CNC تحتوي عادةً على خمسة محاور أو أكثر للتحكم المتزامن للتعامل مع الأشكال الهندسية المعقدة للأدوات ومتطلبات الدقة العالية.

5. آلة الطحن غير المركزية CNC

الميزات: لا يتطلب الطحن فتحة مركزية لتحديد المواقع؛ وبدلاً من ذلك، تدعم العجلات التوجيهية ولوحة الدعم قطعة العمل. تعتبر هذه الطريقة مثالية للطحن المستمر بكميات كبيرة للقطر الخارجي للأجزاء الرفيعة على شكل قضيب، مما يوفر كفاءة إنتاج عالية للغاية.

6. آلة طحن الرقصة باستخدام الحاسب الآلي

الميزات: مجهزة بنظام قياس وتحديد المواقع عالي الدقة، يستخدم بشكل أساسي لطحن الثقوب في القوالب أو الأجزاء الدقيقة بدقة عالية للغاية وتشطيب سطحي.

التصنيف حسب الأتمتة والخصائص الهيكلية: الأنواع المساعدة لتعزيز الكفاءة

بالإضافة إلى الأنواع السائدة المصنفة حسب الوظيفة المذكورة أعلاه، آلات طحن CNC يمكن أيضًا تقسيمها بناءً على هيكلها ودرجة التشغيل الآلي:

آلات الطحن المركبة

الجمع بين وظائف الطحن المتعددة، مثل طحن الأقطار الخارجية، والثقوب الداخلية، والأوجه النهائية، مما يتيح إكمال عمليات متعددة في إعداد واحد، مما يؤدي إلى تحسين دقة وكفاءة المعالجة بشكل كبير.

آلات طحن عالية السرعة / فائقة السرعة

استخدم CBN (نيتريد البورون المكعب) أو عجلات طحن الماس وقم بإجراء الطحن بسرعات خطية عالية للغاية، مما يحسن بشكل كبير معدل إزالة المواد وجودة التشغيل الآلي.

آلات طحن CNC من النوع العملاقة

مع صلابة هيكلية قوية، مناسبة لطحن الأسطح المسطحة أو الحزوز الدليلية لقطع العمل الكبيرة والثقيلة.

اعتبارات اختيار آلة الطحن باستخدام الحاسب الآلي والاتجاهات المستقبلية

اختيار الحق آلة طحن CNC يتطلب دراسة شاملة لحجم قطعة العمل وشكلها ومتطلبات الدقة وحجم الدفعة والميزانية. على سبيل المثال، إذا كانت هناك حاجة لتصنيع عدد كبير من الأعمدة الرفيعة، فإن المطحنة غير المركزية CNC هي الخيار الأفضل؛ إذا كان الأمر يتعلق بأنظمة ثقب القالب المعقدة، فيجب تحديد طاحونة تنسيق CNC.

ستركز اتجاهات التطوير المستقبلية لآلات الطحن CNC على النقاط التالية:

• مدمجة ومتكاملة: أداة آلية واحدة تكمل المزيد من العمليات، مما يقلل من أخطاء المعالجة والتثبيت.


• الذكاء: دمج المراقبة الذكية، والتحكم التكيفي، وتشخيص الأخطاء، وغيرها من التقنيات لتحقيق إنتاج بدون طيار أو مع الحد الأدنى من الموظفين.


• الدقة الفائقة: متابعة دقة التصنيع على مستوى النانومتر وجودة السطح.



آلات طحن CNC هي معدات دقيقة لا غنى عنها في الصناعة الحديثة. يمكن لأنواعها المتنوعة أن تلبي متطلبات مختلفة عالية الدقة، بدءًا من الإنتاج الضخم وحتى معالجة القوالب المعقدة، وهي إحدى التقنيات الرئيسية التي تقود إلى ترقية التصنيع المتطور.
