آلة الطحن ذات 5 محاور: كيف تعمل والفوائد الرئيسية ونصائح الشراء الذكية

عندما يسلمك أحد العملاء مجموعة من شفرات التوربينات أو أدوات القطع متعددة الفصوص، فإن الطريق التقليدي هو معالجة كل وجه بشكل خشن وإنهاء كل وجه على آلات منفصلة، ثم يظل الأمل في التركيز قائمًا. آلة الطحن ذات 5 محاور تغير تلك الحسابات. يمكنه وضع قطعة العمل والعجلة على طول خمسة محاور محرفة، بحيث يغطي الإعداد الفردي غلافًا هندسيًا أوسع بكثير. ولكن هل هذا يجعله الشراء التالي الصحيح لكل متجر؟ الجواب الصادق هو: إنه يؤتي ثماره فقط عندما يتطلب العمل حقًا حركة متزامنة متعددة المحاور.

ما الذي تفعله آلة الطحن ذات 5 محاور فعليًا

إن آلة الطحن ذات 5 محاور ليست مجرد مطحنة أسطوانية خارجية بها زرين إضافيين. تقوم المحاور X وY وZ بتحريك الطاولة أو رأس العجلة أو قطعة العمل في ثلاثة اتجاهات خطية. يقوم المحوران A وB بتدوير وإمالة قطعة العمل أو عمود دوران الأداة. يمنحك كل منهما خمس درجات من الحرية، بحيث يمكن لعجلة الطحن الاقتراب من الشكل المعقد من أي زاوية تقريبًا دون أن تفقد الاتصال بالسطح.

من الناحية العملية، هذا يعني أنه يمكنك طحن سطح منحوت معقد في مشبك واحد. في جهاز ثلاثي المحاور، سيتعين عليك فهرسة الجزء وإعادة الإعداد وقبول أخطاء التشغيل والمحاذاة. يسمح الاستيفاء خماسي المحاور للعجلة بالبقاء منخرطة في المسار السطحي النظري بينما يدور الجزء ويميل تحته.

كيف توفر الحركة ذات 5 محاور الدقة

لا تقتصر الدقة في المطحنة ذات 5 محاور على مجرد وجود المزيد من المحركات. يجب على نظام التحكم مزامنة خمسة محاور بشكل مستمر. تستخدم عناصر التحكم الحديثة باستخدام الحاسب الآلي الإحداثيات الديكارتية المنفصلة والحركيات العكسية لتحويل مسار الأدوات إلى أوامر محور متزامنة. إذا تأخر أحد المحاور بمقدار 0.002 مم، فيمكن أن يُظهر المظهر الجانبي النهائي تظليلًا أو ثرثرة.

الصلابة الميكانيكية لا تقل أهمية. تحتاج آلة الطحن ذات 5 محاور إلى قاعدة صلبة، ودقة توصيل عالية على البراغي الكروية، وتعويض حراري على المغزل. وبدون تلك المحاور الإضافية، فإن المحاور الإضافية تزيد من اتساع ميزانية الخطأ. تستخدم أفضل التصميمات ذات المحاور الخمسة قضبانًا خطية محملة مسبقًا وطاولات دوارة ذات محرك مباشر لتقليل رد الفعل العكسي.

المزايا الرئيسية للطحن خماسي المحاور في الممارسة العملية

يمنحك الطحن خماسي المحاور إعدادات أقل، ووقت دورة أقصر، وتشطيبًا أفضل للسطح، والقدرة على إنشاء هندسة سفلية وملتوية لا يمكن للطحن الغاطس البسيط الوصول إليها. كما أنه يعمل على تحسين الاتساق من جزء إلى جزء لأنه يتم استخدام نفس التثبيت لجميع الأسطح المُشكَّلة.

عندما لا تكون الآلة ذات 5 محاور هي الأفضل

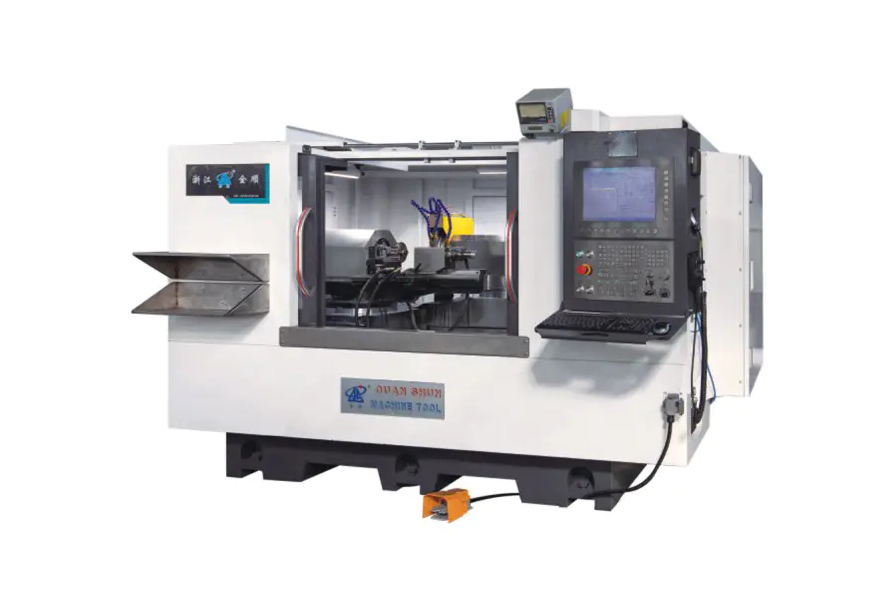

إذا كانت أجزائك في الغالب عبارة عن أعمدة أسطوانية، أو أكمام، أو أعمدة مرفقية ذات خط مركزي محدد جيدًا، فقد تكون الآلة متعددة المحاور مبالغة. يمكن للمطحنة الأسطوانية CNC أو آلة الطحن المركبة أن توفر استدارة أقل من الميكرون وحجمًا ثابتًا بتكلفة أقل بكثير وصيانة أبسط. على سبيل المثال، قامت شركة Zhejiang Quanshun Machine Tool ببناء مطحنة أسطوانية ذات شكل CNC عالية الدقة يتعامل مع ملفات التعريف الخارجية المعقدة من خلال إعداد أكثر تقليدية. على عكس الهندسة ذات المحاور الخمسة، يتم بناء هذه الآلات حول محور دوران الجزء، لذا فهي تحافظ على الصلابة التي تتوقعها معظم المتاجر من المطحنة الأسطوانية.

إذا كنت تقوم بمعالجة أعمدة طويلة أو أقطار كبيرة، فغالبًا ما يؤدي تصميم رأس العجلة المزدوجة أو العجلة العريضة هذه المهمة بإنتاجية أعلى من المركز ذي المحاور الخمسة. تتوفر أيضًا حلول طحن مخصصة لقطع العمل غير القياسية دون أن تطلب منك شراء محاور أكثر مما يمكنك استخدامه.

ما الذي يجب تقييمه قبل شراء آلة طحن ذات 5 محاور

ابدأ بمحفظة الأجزاء الخاصة بك. إذا كان من الممكن إجراء 80% من العمل في ظرف بسيط ثنائي الفك، فقد يظل الاستثمار ذو 5 محاور خاملاً. بعد ذلك، حدد نطاق التسامح. تتألق الآلات ذات خمسة محاور من أجل تفاوتات التشكيل الجانبي ± 0.005 ملم ، ولكن إذا كنت تحتاج فقط إلى ±0.01 مم على القطر الخارجي، فيمكن لآلة أرخص أن تحمل ذلك بسهولة.

البرمجة هي تكلفة مخفية أخرى. تتطلب آلة الطحن ذات 5 محاور عمومًا معالجًا لاحقاً لـ CAM يقوم بإخراج حركات محرفة خماسية المحاور، بالإضافة إلى مبرمج مدرب. عامل في ذلك الوقت، وليس فقط سعر الملصق.

وأخيرًا، انظر إلى عمق خدمة منشئ الآلة. إن الآلة التي يبلغ وزنها 40 طنًا والمزودة بخمسة محاور ليست شيئًا يمكنك نقله إلى ورشة إصلاح محلية. اسأل عن أوقات الاستجابة، ومدى توفر وحدات المحاور الاحتياطية، وما إذا كانت شركة البناء تقدم إمكانية التشغيل في الموقع.

اختيار تقنية الطحن المناسبة لمتجرك

لا يوجد حكم عالمي. يعتمد الاختيار الصحيح على مزيج منتجاتك وأهداف الجودة وقدرة فريقك على برمجة مسارات أدوات متعددة المحاور. تجد العديد من الشركات المصنعة طريقًا وسطًا: احتفظ بمطحنة أسطوانية CNC موثوقة للقيام بالجزء الأكبر من العمل اليومي، وأضف مركز طحن مركب مرن عند ظهور أجزاء معقدة. هذا النهج يبقي التكلفة لكل جزء منخفضة مع الاحتفاظ بالقدرة على التعامل مع الهندسة الغريبة.

للحصول على إطار عمل عملي للقرار، راجع دليلنا حول كيفية اختيار آلة طحن .
